物位測量產品IP防護等級的含義、作用及提高方法

2018-06-01

　　IP是Ingress Protection的簡稱，意思為防護等級。IP防護等級是電氣設備安全防護的重要評判標準，它提供了一個以電器設備和包裝的防塵、防水和防碰撞程度為標準來對產品進行分類的方法，也是衡量物位測量產品產品質量和可靠性的一個重要指標。那么，IP防護等級的含義、作用及提高辦法是怎樣的呢？
　　一、IP防護等級的含義及作用
　　IP防護等級是指產品防塵防水的能力，其由兩個數字所組成，第1個數字表示電器防塵、防止外物侵入的等級，這里所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分，以免觸電。第2個數字表示電器防濕氣、防水侵入的密閉程度。如下表所示：

　　IP后第一位數字：防塵等級

數字	防護范圍	作用
0	無防護	對外界的人或物無特殊的防護
1	防止直徑大于50mm的固體外物侵入	防止人體（如手掌）因意外而接觸到電器內部的零件，防止較大尺寸（直徑大于50mm）的外物侵入
2	防止直徑大于12.5mm的固體外物侵入	防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大于12.5mm）的外物侵入
3	防止直徑大于2.5mm的固體外物侵入	防止直徑或厚度大于2.5mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件
4	防止直徑大于1mm的固體外物侵入	防止直徑或厚度大于1.0mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件
5	防止外物及灰塵	完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作
6	防止外物及灰塵	完全防止外物及灰塵侵入

　　IP后第二位數字：防水等級

數字	防護范圍	作用
0	無防護	對水或濕氣無特殊的防護
1	防止水滴浸入	垂直落下的水滴（如凝結水）不會對電器造成損壞
2	傾斜15度時，仍可防止水滴浸入	當電器由垂直傾斜至15度時，滴水不會對電器造成損壞
3	防止噴灑的水浸入	防雨或防止與垂直的夾角小于60度的方向所噴灑的水侵入電器而造成損壞
4	防止飛濺的水浸入	防止各個方向飛濺而來的水侵入電器而造成損壞
5	防止噴射的水浸入	防止來自各個方向由噴嘴射出的水侵入電器而造成損壞
6	防止大浪浸入	裝設于甲板上的電器，可防止因大浪的侵襲而造成的損壞
7	防止浸水時水的浸入	電器浸在水中一定時間或水壓在一定的標準以下，可確保不因浸水而造成損壞
8	防止沉沒時水的浸入	可完全浸于水中的結構，實驗條件由生產者及使用者決定

　　生產中的大量實例表明，一旦有水或灰塵進入產品外殼里面，將會造成產品失效或故障，尤其是在惡劣的工業場所，由于IP防護等級不達標等原因，更容易造成生產安全事故。
　　三、提高IP防護等級的方法
　　既然IP防護等級具有如此重要的作用，那么如何才能提高產品的IP防護等級呢？一般來說，要提高IP防護等級，有以下兩種方法。
　　1．通過結構設計，減少接合面并控制公差大小。
　　在產品結構的防塵防水設計中，接合面是最薄弱的地方，大部分的灰塵、水汽和雜質都是通過接合面進入產品內部的，因此應盡量減少接合面的設計；同時，在設計制造過程中，公差必須符合要求，公差過大會出現縫隙，造成灰塵和水汽的進入，公差過小會使得接觸部件出現過應力，導致變形，同樣會產生縫隙。
　　2．采用密封輔助材料和工藝，提高IP防護等級。
　　因產品存在內外導通的間隙通道，儀表在使用的過程中，灰塵和水汽難免會沿著間隙通道進入產品的內部。為避免灰塵和水汽對儀表的影響，必須對間隙通道采用密封輔助工藝予以封堵。

　　密封輔助工藝主要為密封圈、密封膠、過盈配合、防水透氣膜、焊接等。
　　采用密封圈或密封膠的工藝方法，尤其要注意密封輔助材料的工作溫度范圍、強度（屈服強度）等材料特性，以使選擇的密封輔助材料符合工況環境的要求。
　　對于有螺栓連接的地方，需要特別注意產品外部安裝螺孔的設計，不能與產品內部直接貫通或與產品內部的孔貫通。

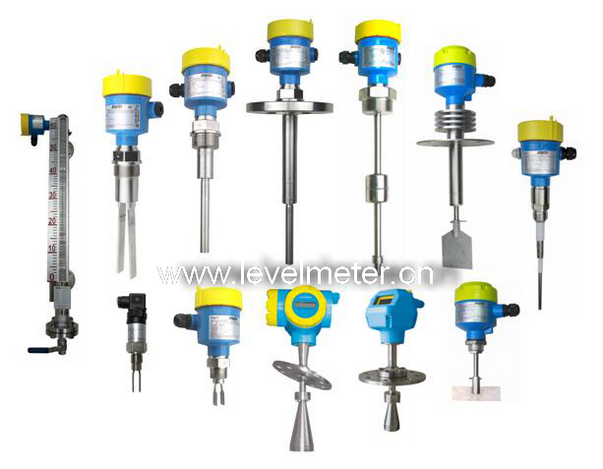

　　目前，計為自動化已推出多款高防護等級的物位測量產品，包括音叉液位開關、音叉料位開關、振棒料位開關、射頻導納料位開關、阻旋料位開關、磁翻板液位計、浮球液位計、超聲波液位計等產品，能夠滿足用戶各種復雜工況下的應用需求。

（深圳計為自動化技術有限公司研發中心2018年6月1日發布）
