射頻導納桿式探頭物料高度和罐體直徑與電容變化的關系
2017-07-27
射頻導納料位開關的測量原理是基于電容原理，由容器內的探頭和容器壁構成一個電容的兩塊極板，當電容器的兩個極板之間的介質發生變化時，其電容值也會發生變化。
射頻導納料位開關的測量原理可用以下公式進行表示：
為了研究射頻導納桿式探頭物料高度和罐體直徑與電容變化之間的關系，我們可以做如下假設：

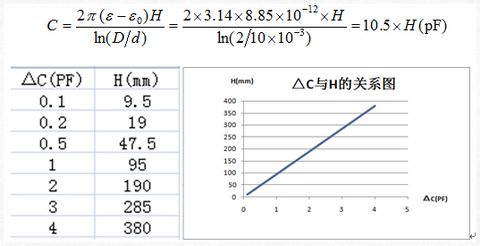

假設一：當D=2000mm，d=10mm，ε=2時，求△C與H之間的關系：

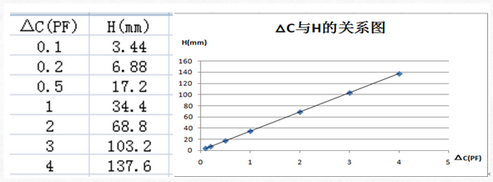

假設二：當D=4000mm，d=10mm，ε=2時，求△C與H之間的關系
通過以上的計算公式和△C與H的關系圖，不難看出，射頻導納桿式探頭物料高度和罐體直徑與電容變化之間的關系密切。在相同罐體直徑和相同探頭直徑情況下，物料高度越高，電容變化越大；相同物料高度、相同探頭直徑情況下，罐體直徑越大，電容變化越大。
射頻導納料位開關的測量原理可用以下公式進行表示：
假設一：當D=2000mm，d=10mm，ε=2時，求△C與H之間的關系：
（深圳計為自動化技術有限公司研發中心2017年7月27日發布）
