音叉液位開關PNP輸出方式驅動電路設計的優越性

2017-07-25

　　計為音叉液位開關采用集成了PNP輸出回路的智能電源開關，是因?yàn)镻NP輸出方式驅動電路的設計，相比市面上通常采用分立器件搭建的輸出驅動電路的產品更為穩定和可靠，具有顯著的優越性。

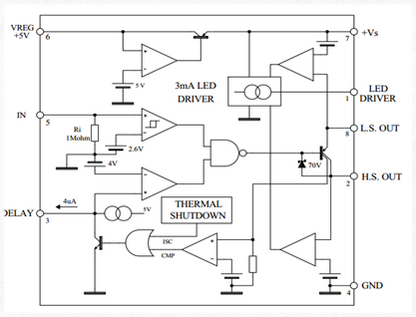

　　PNP輸出方式在業內通常被簡稱為P型，P表示信號端為正電壓輸出，內部開關連接于信號端的正極。其功能模塊圖如下：

　　使用了這種集成模塊的PNP智能IC，能夠有效抑制PNP由于負載變化而帶來的電源電壓跌落陷波現象，使信號得到準確可靠的傳輸。而目前市面上大多數廠家的音叉液位開關采用的是用分立器件搭建的輸出驅動電路，如果在濾波上無法自適應負載變化率的話，則會造成開關時電壓波形不穩，影響信號的可靠準確傳輸。下面，將分立器件搭建電路與PNP智能IC模塊電路的波形圖對比如下：

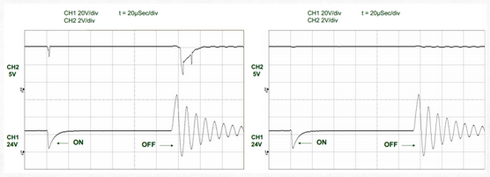

　　分立器件搭建電路波形圖　　　　　　　PNP智能IC模塊電路波形圖

　　從上述二者的波形對比圖不難發現，采用集成PNP智能電源IC的模塊電路，在開關打開和關斷所造成的輸出電壓陷波和振鈴現象比采用分立器件搭建的PNP輸出電路明顯要穩定得多。
　　計為音叉液位開關采用集成了PNP輸出回路的智能電源開關，可以穩定控制PNP的輸出電流電壓值，為用戶提供穩定可靠的信號傳輸服務，計為產品穩定可靠的品質一直深受用戶認可，這也是與計為自動化一直以來，對產品精益求精、注重細節和過程控制分不開的。

（深圳計為自動化技術有限公司研發中心2017年7月25日發布）
