計為雙管振棒料位開關的結構設計有何巧妙之處
2018-06-29
振動式料位開關可分為單管振棒料位開關和雙管振棒料位開關。相比單管振棒料位開關，雙管振棒料位開關具有更高的可靠性、更強的靈敏度和更廣的適用性。在易掛料、夾料的物質和流動性較差的物質測量中，效果尤其顯著。除了使用中的上佳表現外，計為雙管振棒料位開關作為國內首款雙管振棒料位開關，其在結構設計方面也非常地獨到和巧妙。那么，計為雙管振棒料位開關的結構設計有何巧妙之處呢？
巧妙1、螺接在振動內管內的質量塊，調試簡單高效。
該質量塊螺接在振動內管內，質量塊的脹緊部底壁上的凹槽或凸起可與其他部件配合用來旋轉質量塊，從而調整質量塊在振動內管內的位置。
由于質量塊是從下方進行調試，無需利用較長螺絲刀從振動裝置的上方插入，可避免對壓電組件的破壞，而且旋動質量塊的所需扭矩很小，調試過程變得簡單容易，效率更高。
巧妙2、質量塊與振動內管的剛性連接，使產品更穩定可靠。
當脹緊螺栓相對質量塊旋入到一定的深度可使質量塊上的脹緊部撐開，從而很容易實現質量塊與振動內管的剛性連接，使產品質量和性能更為穩定可靠。
巧妙3、質量塊能夠方便地實現雙向可逆任意調試。
在脹緊螺栓未使脹緊部膨脹前，質量塊通過外螺紋與振動內管的內螺紋螺接，因此質量塊在振動內管內能夠很方便地實現雙向可逆任意調試。從而更易控制和調試雙管振棒料位開關的諧振頻率，使得雙管振棒料位開關的測量更靈敏、更可靠。

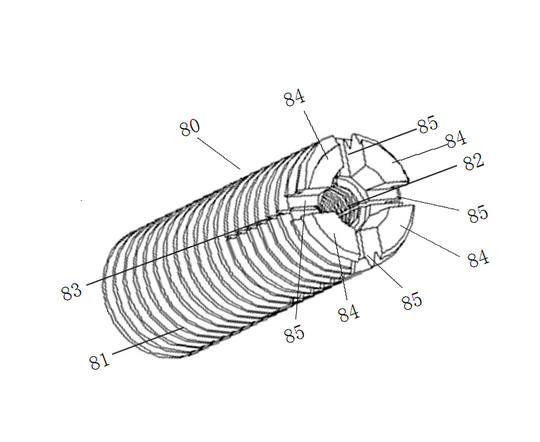

計為雙管振棒料位開關的結構設計是在多次試驗的基礎上，不斷改進完成的（其結構如上圖所示）。計為自動化現已成功為該設計申請了發明專利（詳見振動式物料開關的質量塊、振動裝置及諧振頻率調試方法）。
巧妙1、螺接在振動內管內的質量塊，調試簡單高效。
該質量塊螺接在振動內管內，質量塊的脹緊部底壁上的凹槽或凸起可與其他部件配合用來旋轉質量塊，從而調整質量塊在振動內管內的位置。
由于質量塊是從下方進行調試，無需利用較長螺絲刀從振動裝置的上方插入，可避免對壓電組件的破壞，而且旋動質量塊的所需扭矩很小，調試過程變得簡單容易，效率更高。
巧妙2、質量塊與振動內管的剛性連接，使產品更穩定可靠。
當脹緊螺栓相對質量塊旋入到一定的深度可使質量塊上的脹緊部撐開，從而很容易實現質量塊與振動內管的剛性連接，使產品質量和性能更為穩定可靠。
巧妙3、質量塊能夠方便地實現雙向可逆任意調試。
在脹緊螺栓未使脹緊部膨脹前，質量塊通過外螺紋與振動內管的內螺紋螺接，因此質量塊在振動內管內能夠很方便地實現雙向可逆任意調試。從而更易控制和調試雙管振棒料位開關的諧振頻率，使得雙管振棒料位開關的測量更靈敏、更可靠。
（深圳計為自動化技術有限公司研發中心2018年6月29日發布）
