安全柵有哪些功能和特點
2018-06-11
所謂安全柵，就是限制回路電能量從而實現本質安全防爆功能的回路限能關聯設備。那么，安全柵都有哪些功能和特點呢？
在介紹安全柵的功能之前，我們先來了解下安全柵的組成和結構圖。
安全柵通常由三部分組成：回路限能單元、電流隔離單元和信號處理單元。其中：
1．回路限能單元中最核心的電路為安全柵基本限能電路。此外，輔助有用于驅動現場儀表的回路供電電路和用于儀表信號采集的檢測電路。
2．電流隔離單元包括變壓器隔離組件、模頻轉換和頻模轉換電路。
3．信號處理單元則根據各種隔離柵的功能要求實施信號處理。

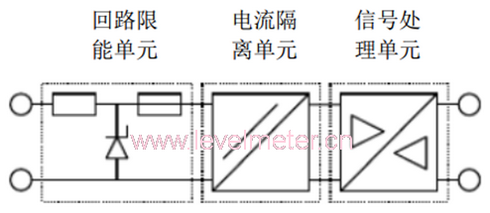

具體結構如下圖所示：
概況來講，安全柵的功能主要有回路限能、電流隔離和信號處理三個方面。
此外，安全柵常見的結構形式分為齊納式安全柵和隔離式安全柵。與齊納式安全柵相比，隔離式安全柵的價格相對較高，但它也具有更多齊納式安全柵所不具備的作用和特點。
1．隔離柵可將危險區的現場回路與主控室安全區的控制系統有效隔離。這種隔離有三方面的作用：
1）隔離柵無需本安接地，簡化了本安防爆應用時的工程施工。
2）大大增強了檢測和控制回路的抗干擾能力。
3）允許現場儀表接地，且現場儀表接地將不會與控制系統接地之間產生相互影響。
2．隔離柵具有較強的信號處理功能，給現場儀表和控制系統的應用提供了更大的選擇空間，從而使整個系統的配置更合理和有效。
3．當用戶同時應用DCS和ESD時，選用一進二出的隔離柵，可將兩個系統有效地隔離開來，從而避免一個系統出現故障影響另一個系統。
4．應用隔離柵可縮短開車準備時間和減少停車時間。這是因為隔離柵具有比齊納柵強得多的自我保護能力，意外損壞的可能性較小。同時，隔離柵允許現場儀表帶電檢修，從而減少了停車。
在介紹安全柵的功能之前，我們先來了解下安全柵的組成和結構圖。
安全柵通常由三部分組成：回路限能單元、電流隔離單元和信號處理單元。其中：
1．回路限能單元中最核心的電路為安全柵基本限能電路。此外，輔助有用于驅動現場儀表的回路供電電路和用于儀表信號采集的檢測電路。
2．電流隔離單元包括變壓器隔離組件、模頻轉換和頻模轉換電路。
3．信號處理單元則根據各種隔離柵的功能要求實施信號處理。
具體結構如下圖所示：
此外，安全柵常見的結構形式分為齊納式安全柵和隔離式安全柵。與齊納式安全柵相比，隔離式安全柵的價格相對較高，但它也具有更多齊納式安全柵所不具備的作用和特點。
1．隔離柵可將危險區的現場回路與主控室安全區的控制系統有效隔離。這種隔離有三方面的作用：
1）隔離柵無需本安接地，簡化了本安防爆應用時的工程施工。
2）大大增強了檢測和控制回路的抗干擾能力。
3）允許現場儀表接地，且現場儀表接地將不會與控制系統接地之間產生相互影響。
2．隔離柵具有較強的信號處理功能，給現場儀表和控制系統的應用提供了更大的選擇空間，從而使整個系統的配置更合理和有效。
3．當用戶同時應用DCS和ESD時，選用一進二出的隔離柵，可將兩個系統有效地隔離開來，從而避免一個系統出現故障影響另一個系統。
4．應用隔離柵可縮短開車準備時間和減少停車時間。這是因為隔離柵具有比齊納柵強得多的自我保護能力，意外損壞的可能性較小。同時，隔離柵允許現場儀表帶電檢修，從而減少了停車。
（深圳計為自動化技術有限公司研發中心2018年6月11日發布）
