磁翻板液位計的密封結構設計
2017-10-16
磁翻板液位計可用于各種塔、罐、槽等設備的介質液位檢測。一般的，磁翻板液位計由顯示面板、浮筒以及磁浮子等構成，浮筒內設有磁浮子，且該磁浮子本身直接浮于液面上，該浮筒外設有顯示面板，該顯示面板和該磁浮子磁性耦合。通過耦合作用，當容器中被測液位升降時，浮筒內的磁浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的翻片翻轉180°。翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，顯示面板的紅白交界處為容器內液位的實際高度。
目前，國內大多數磁翻板液位計的顯示面板兩端都沒有采取密封措施，只用兩個蓋板簡單用螺絲固定，不能達到密封效果。這種簡單設計有以下幾點弊端，嚴重影響磁翻板液位計的可靠工作：一是雨水和灰塵極易進入顯示腔內，使翻片表面受潮，灰塵粘附在表面，影響翻片的正常翻轉；潮濕的水汽使得翻片在冬天低溫環境下容易凍結卡住，翻轉異常不能正常指示液位。二是在低溫條件下，顯示腔內的水汽使得保護蓋板內表面冷凝結霜，可視性降低。三是外面的飛蟲和塵沙極易進入內部，在潮濕的水汽環境中易滋生菌類，時間長久會阻礙翻片的翻轉，影響磁翻板液位計的正常工作，給生產帶來麻煩。
針對以上磁翻板液位計的一些缺陷和弊端，深圳計為自動化技術有限公司的研發工程師在多次試驗的基礎上，對現有的密封結構做出了改進，設計了一種新型的磁翻板液位計密封結構。
實踐證明，計為磁翻板液位計的這一密封結構改進，解決了磁翻板液位計一直存在的密封不佳的問題，從而極大地提高了磁翻板液位計的可靠性，贏得了用戶一致贊譽。計為自動化現已成功為該設計申請了發明專利。
目前，國內大多數磁翻板液位計的顯示面板兩端都沒有采取密封措施，只用兩個蓋板簡單用螺絲固定，不能達到密封效果。這種簡單設計有以下幾點弊端，嚴重影響磁翻板液位計的可靠工作：一是雨水和灰塵極易進入顯示腔內，使翻片表面受潮，灰塵粘附在表面，影響翻片的正常翻轉；潮濕的水汽使得翻片在冬天低溫環境下容易凍結卡住，翻轉異常不能正常指示液位。二是在低溫條件下，顯示腔內的水汽使得保護蓋板內表面冷凝結霜，可視性降低。三是外面的飛蟲和塵沙極易進入內部，在潮濕的水汽環境中易滋生菌類，時間長久會阻礙翻片的翻轉，影響磁翻板液位計的正常工作，給生產帶來麻煩。
針對以上磁翻板液位計的一些缺陷和弊端，深圳計為自動化技術有限公司的研發工程師在多次試驗的基礎上，對現有的密封結構做出了改進，設計了一種新型的磁翻板液位計密封結構。

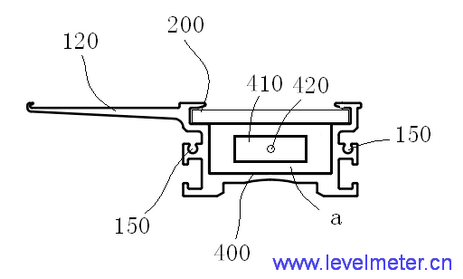

圖一

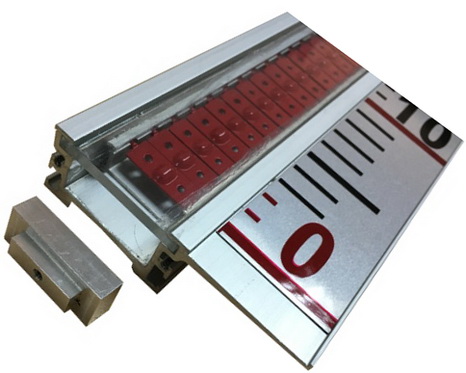

圖二
該密封結構包括翻片容置裝置、透明面板和堵頭。該翻片容置裝置具有長條形的第一安裝槽，第一安裝槽用于裝設翻片。透明面板沿第一安裝槽延伸方向安裝在第一安裝槽上方，以便能夠看見第一安裝槽內的翻片變化。堵頭設置在第一安裝槽的端口處，且堵頭的外壁與第一安裝槽的槽壁之間形成灌膠腔，并向灌膠腔內注入膠液使堵頭與第一安裝槽的槽壁之間形成膠粘密封。通過這種密封結構使得顯示面板的端口處具有很好的密封效果，有效避免雨水、灰塵、飛蟲以及塵沙進入顯示面板內部，不致影響磁翻板液位計的正常工作，從而減少給生產帶來的麻煩。實踐證明，計為磁翻板液位計的這一密封結構改進，解決了磁翻板液位計一直存在的密封不佳的問題，從而極大地提高了磁翻板液位計的可靠性，贏得了用戶一致贊譽。計為自動化現已成功為該設計申請了發明專利。
（深圳計為自動化技術有限公司研發中心2017年10月16日發布）
