磁翻板液位計翻旗磁珠設計要求
2019-06-03

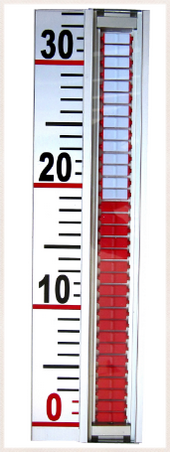

磁翻旗，又稱磁翻片，是磁翻板液位計指示面板中必不可少的部件。磁翻板液位計的液位指示就是通過磁翻旗的翻轉而發生顏色的改變來指示液位的。磁翻旗按照一定的間隔有規律地擺放在帶有凹槽的導軌里，并且相鄰兩個翻旗之間相互吸引互鎖形成穩定的整體，這種互鎖是由于在翻旗內部放置一個磁性鋼珠作用的結果。因此，翻旗內磁珠的質量好壞將會直接影響翻旗工作的穩定性和可靠性。
磁珠尺寸的選擇過大，會增大磁翻旗的重量，翻轉不靈活，儀表的靈敏度就會降低。不僅如此，如果磁珠的尺寸過大，還會使磁翻旗的外形尺寸變大，這樣既增加了翻旗的重量，又使產品的測量分辨率降低。當然，磁珠的尺寸過大，在翻旗之間的間距一定的情況下，會使兩片翻旗之間的相互吸引力變大，雖然翻旗之間的自鎖性隨之提高，但對浮子的磁性要求也相應增加，浮子表面需要較大的磁場才能使翻旗翻轉，所以對翻旗翻轉不利。通常磁翻板液位計的現場指示分辨率為±10mm，翻旗的寬度一般設計在8～9mm，因此翻旗磁珠一般設計在5～7mm長為宜，直徑為3mm左右或扁行。
第二，磁珠磁性大小的設計
翻旗磁珠的磁性也不能偏大或偏小，必須與浮子表面的磁性相匹配。磁珠的磁性偏大，各個翻旗之間的自鎖吸力增強，自鎖穩定性會較好，但對浮子的磁性就要求較高，如浮子的磁性選擇得不對，浮子就無法克服翻旗之間的自鎖吸力，不能使翻旗發生翻轉。磁性也不能偏小，偏小會使翻旗之間的自鎖吸力不夠，互鎖性不好，各個翻旗就會翻轉不一致，容易形成“花臉”現象。通常翻旗中的磁珠選用鐵氧體磁鐵，鐵氧體磁鐵磁性較弱，耐溫性能好，適合做翻旗中的磁珠。
第三，磁珠的充磁方向
在進行磁珠的設計時，除了對磁珠的磁性大小和磁極方向有要求外，對磁珠的磁場方向和磁珠的中心軸線是否偏移傾斜都有要求。如果磁珠充磁后，磁場的方向與磁珠的中心軸線傾斜偏移一定的角度，指示器中的翻旗組就會由于磁珠的磁場方向問題而出現傾斜的現象，不能互相自鎖成平整的一體。一般出現這個現象的原因大多是由于磁珠的磁場方向問題造成的。
因此在進行磁翻旗的設計時，對磁珠的設計和選擇是翻旗設計的一個重要內容。在研發中，計為工程師認真地對磁珠的尺寸、磁性的大小、磁場的方向和磁鐵的材質進行深入地分析和研究，并做相關的驗證試驗，使翻旗翻轉靈活，自鎖穩定，具有極高的可靠性。
在設計磁翻旗時，需要對翻旗中磁珠的尺寸和磁性大小進行設計和選擇：
第一，磁珠長度尺寸的選擇磁珠尺寸的選擇過大，會增大磁翻旗的重量，翻轉不靈活，儀表的靈敏度就會降低。不僅如此，如果磁珠的尺寸過大，還會使磁翻旗的外形尺寸變大，這樣既增加了翻旗的重量，又使產品的測量分辨率降低。當然，磁珠的尺寸過大，在翻旗之間的間距一定的情況下，會使兩片翻旗之間的相互吸引力變大，雖然翻旗之間的自鎖性隨之提高，但對浮子的磁性要求也相應增加，浮子表面需要較大的磁場才能使翻旗翻轉，所以對翻旗翻轉不利。通常磁翻板液位計的現場指示分辨率為±10mm，翻旗的寬度一般設計在8～9mm，因此翻旗磁珠一般設計在5～7mm長為宜，直徑為3mm左右或扁行。
第二，磁珠磁性大小的設計
翻旗磁珠的磁性也不能偏大或偏小，必須與浮子表面的磁性相匹配。磁珠的磁性偏大，各個翻旗之間的自鎖吸力增強，自鎖穩定性會較好，但對浮子的磁性就要求較高，如浮子的磁性選擇得不對，浮子就無法克服翻旗之間的自鎖吸力，不能使翻旗發生翻轉。磁性也不能偏小，偏小會使翻旗之間的自鎖吸力不夠，互鎖性不好，各個翻旗就會翻轉不一致，容易形成“花臉”現象。通常翻旗中的磁珠選用鐵氧體磁鐵，鐵氧體磁鐵磁性較弱，耐溫性能好，適合做翻旗中的磁珠。
第三，磁珠的充磁方向
在進行磁珠的設計時，除了對磁珠的磁性大小和磁極方向有要求外，對磁珠的磁場方向和磁珠的中心軸線是否偏移傾斜都有要求。如果磁珠充磁后，磁場的方向與磁珠的中心軸線傾斜偏移一定的角度，指示器中的翻旗組就會由于磁珠的磁場方向問題而出現傾斜的現象，不能互相自鎖成平整的一體。一般出現這個現象的原因大多是由于磁珠的磁場方向問題造成的。
因此在進行磁翻旗的設計時，對磁珠的設計和選擇是翻旗設計的一個重要內容。在研發中，計為工程師認真地對磁珠的尺寸、磁性的大小、磁場的方向和磁鐵的材質進行深入地分析和研究，并做相關的驗證試驗，使翻旗翻轉靈活，自鎖穩定，具有極高的可靠性。
（深圳計為自動化技術有限公司研發中心2019年6月3日發布）
