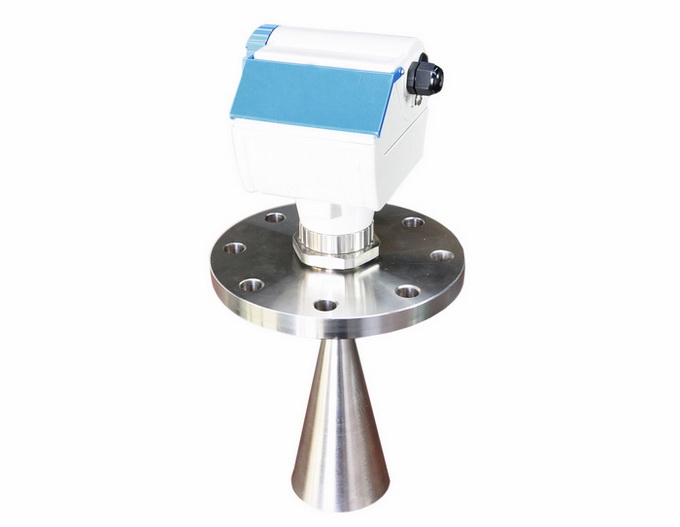

Rada-22高頻脈沖雷達料位計

< >

Rada-22高頻脈沖雷達料位計

　　■　瞄準器的采用，有效提高了傾斜固料測量的可靠性。
　　■　可編程的多種回波處理算法，適用各種復雜工況。
　　■　自動虛假回波抑制功能，智能消除固定干擾。
　　■　LUI回波曲線顯示，便于故障診斷。
　　■　本安型紅外線手操器編程，實現無線遠程設置。

產品概述
工作原理
產品特點
技術參數
產品應用
產品尺寸
訂購選型

　　Rada-22高頻脈沖雷達料位計是采用喇叭式天線的25GHz高頻脈沖雷達物位計，專用于固體料位的測量，量程達30m。產品采用獨特的瞄準器（萬向節）設計，可根據現場工況調節天線的發射角度，有效提高了傾斜固料測量的可靠性。產品適用于測量高粉塵和高溫物料的應用場合。
　　Rada-22高頻脈沖雷達料位計采用高頻微帶線結構的電路設計，內部電路產生25GHz的微波脈沖信號。基于高頻波導的設計原理，微波脈沖通過PTFE發射極從天線末端發射出去。當發射脈沖碰到被測介質表面時，一部分能量被反射回來，被同一天線接收。通過時間擴展技術原理，計算出發射脈沖和接收脈沖的時間間隔，從而進一步推算出天線到被測介質表面的距離。
　　■　瞄準器的采用，有效提高了傾斜固料測量的可靠性。
　　■　可編程的多種回波處理算法，適用各種復雜工況。
　　■　自動虛假回波抑制功能，智能消除固定干擾。
　　■　LUI回波曲線顯示，便于故障診斷。
　　■　本安型紅外線手操器編程，實現無線遠程設置。

適用固體	介電常數	DK>1.6
天線	類型	喇叭天線
天線	材質	316L
測量參數	發射頻率	25GHz
	測量范圍	30m
	盲區	0.05m（從基準點開始計算）
	測量偏差	測量距離300mm以內：25mm。 ?　　滿量程的0.1%或10mm，取其較大值
	重復性	±5mm
電源	直流	額定24V DC，最大30V DC
電源	交流	額定220V AC，50HZ
信號輸出	模擬輸出	4～20mA（±0.02mA）
	通訊協議	HART、PROFIBUS-PA
	故障保護	可編程高、低、保持
工作環境	過程壓力	0.5bar最大，溫度不超過80℃可選3bar
	過程溫度	-40～200℃
	環境溫度	-40～80℃
	安裝等級	I
	污染等級	IV
安全認證	防護等級	IP67
安全認證	防爆等級	隔爆：EX d IIC T4 Gb，本安：EX ia IIC T4 Ga
材質	外殼	鋁，聚酯粉末涂層
材質	過程連接	316L
可選設備	防塵罩	PTFE
可選設備	吹掃自清洗系統	1/8"NPT

　　■　各種固體：化工原料、各種礦石、建筑材料、谷物等；
　　■　主要應用領域：化工、電力、環保、水泥、食品等行業。
?

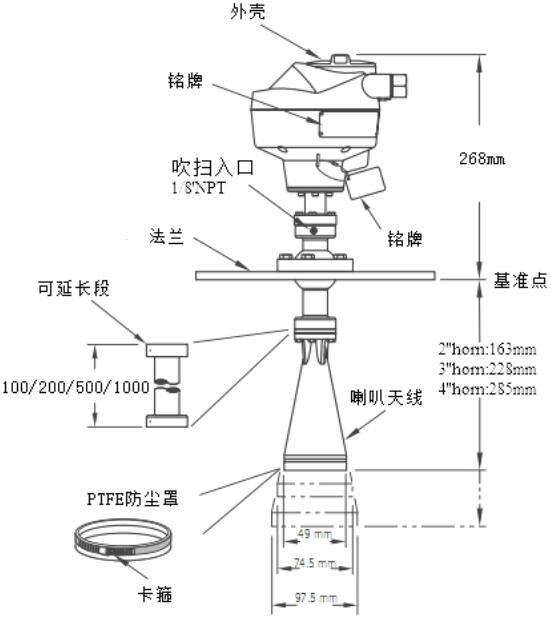

Rada-22高頻脈沖雷達料位計產品尺寸圖

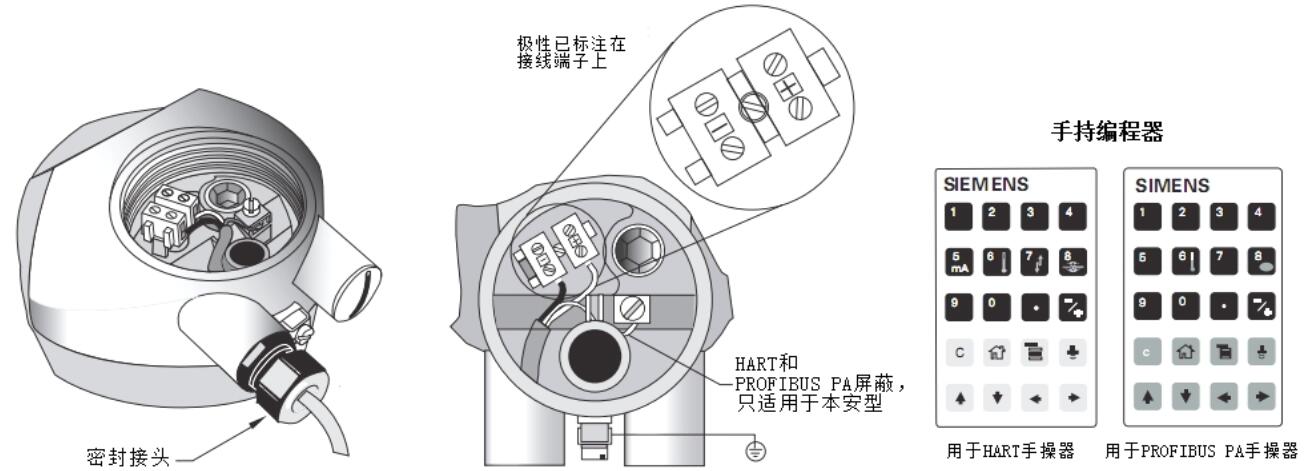

Rada-22高頻脈沖雷達料位計產品接線圖

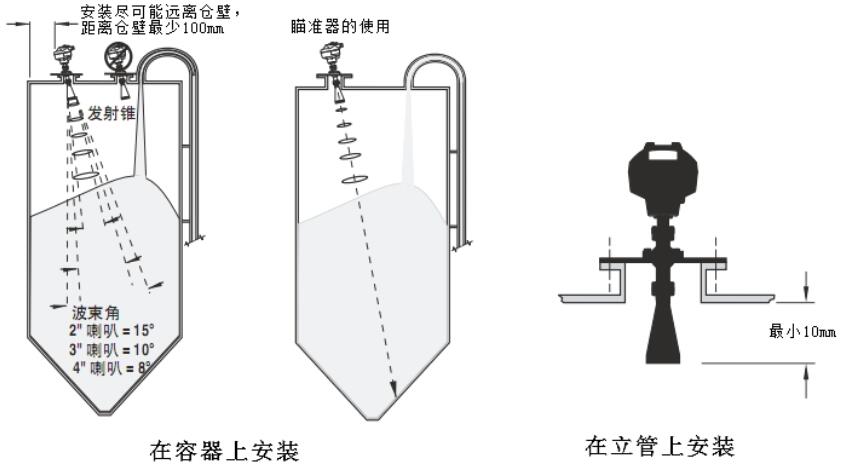

Rada-22高頻脈沖雷達料位計產品安裝圖
- 訂購選型，詳情請詢：0755-28407683
