Rada-11低頻脈沖雷達物位計

< >

Rada-11低頻脈沖雷達物位計

　　■　采用桿式天線，PP、PTFE材質，抗腐蝕性強。
　　■　一體化全密封的天線設計，適用于蒸汽、結露、結晶、帶攪拌器的場合。
　　■　LUI提供回波曲線圖形顯示，便于故障診斷。
　　■　本安型紅外線手操器編程，實現無線遠程設置。

產品概述
工作原理
產品特點
技術參數
產品應用
產品尺寸
訂購選型

　　Rada-11低頻脈沖雷達物位計是采用一體化桿式天線的5.8GHz低頻脈沖雷達物位計。基于微波發射天線的全密封設計，產品適用于容易產生蒸汽、結露、結晶、帶攪拌器、腐蝕性強的場合，具有很強的抗干擾能力。
　　Rada-11低頻脈沖雷達物位計采用高頻微帶線結構的電路設計，內部電路產生5.8GHZ的微波脈沖信號。基于高頻波導的設計原理，微波脈沖通過PTFE發射極從天線末端發射出去。當發射脈沖碰到被測介質表面時，一部分能量被反射回來，被同一天線接收。通過時間擴展技術原理，計算出發射脈沖和接收脈沖的時間間隔，從而進一步推算出天線到被測介質表面的距離。
　　■　采用桿式天線，PP、PTFE材質，抗腐蝕性強。
　　■　一體化全密封的天線設計，適用于蒸汽、結露、結晶、帶攪拌器的場合。
　　■　LUI提供回波曲線圖形顯示，便于故障診斷。
　　■　本安型紅外線手操器編程，實現無線遠程設置。

適用液體	介電常數	DK>1.6（對于εr<3的應用場合，采用導波管）
天線	類型	桿式天線
天線	材質	PP、PTFE或316不銹鋼襯PTFE
測量參數	發射頻率	5.8GHz
	測量范圍	20m
	盲區	0.05m（從基準點開始計算）
	測量偏差	測量基準點至600mm:40mm 其它范圍：滿量程的0.1%或10mm，取其較大值
	重復性	±5mm
電源	直流	額定24V DC，最大30V DC
電源	交流	額定220V AC，50HZ
信號輸出	模擬輸出	4～20mA（±0.02mA）
	通訊協議	HART、PROFIBUS-PA
	故障保護	可編程高、低、保持
工作環境	過程壓力	取決于法蘭規格
	過程溫度	-40～200℃
	環境溫度	-40～80℃
	安裝等級	I
	污染等級	IV
安全認證	防護等級	IP67
安全認證	防爆等級	隔爆：Ex d IIC T4 Gb，本安：Ex ia IIC T4 Ga
材質	外殼	鋁，聚酯粉末涂層
材質	過程連接	316L

　　■　各種液體：水、鹽酸、硫酸、硝酸、酸堿液、工業廢水、藥液等。
　　■　主要應用領域：水利、化工、環保、醫藥等行業。

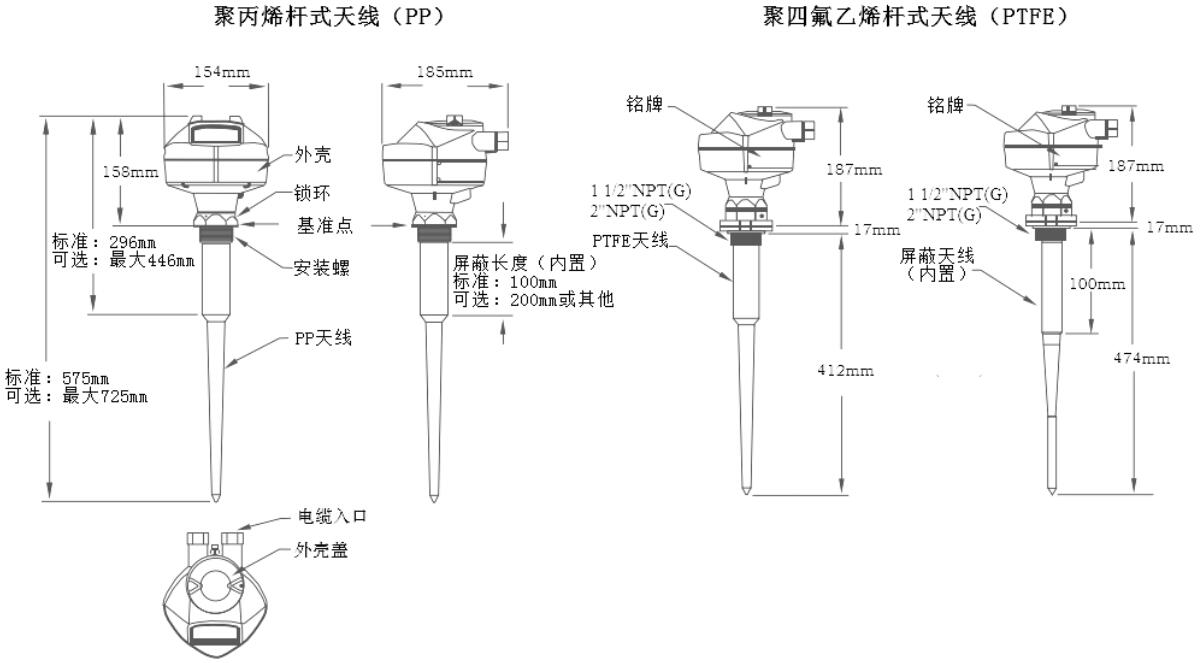

計為Rada-11低頻脈沖雷達物位計尺寸圖

計為Rada-11低頻脈沖雷達物位計接線圖

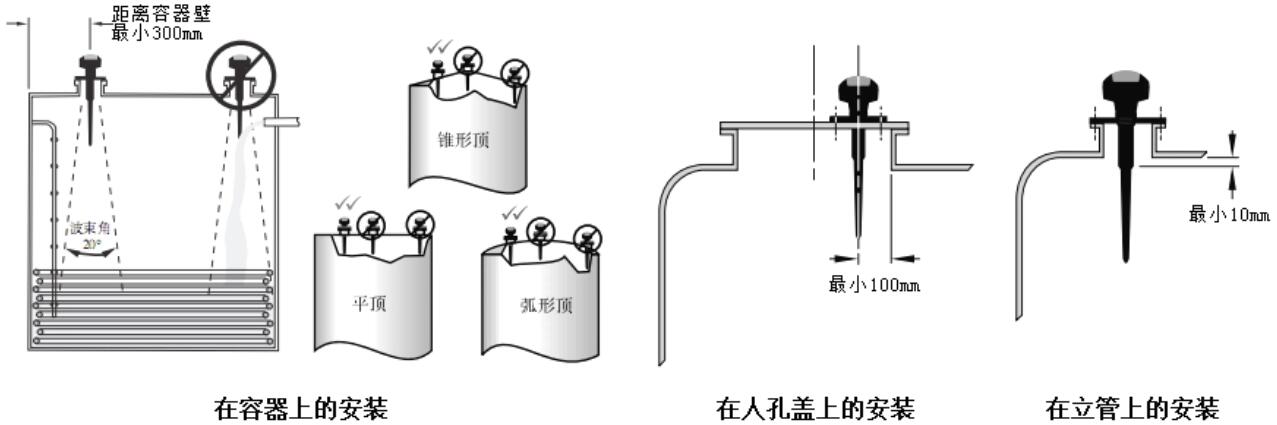

計為Rada-11低頻脈沖雷達物位計安裝圖
- 訂購選型，詳情請?jiān)儯?span style="color:#C5251F;font-family:arial;font-size:28px;">0755-28407683
