纜繩型射頻導納料位開關用于電廠煤筒倉的料位測量
江蘇利港電廠是一家大型火力發電廠，在燒煤發電的過程中，會產生大量煤灰產生，這些煤灰通常會收集在筒倉內。該廠希望通過料位傳感器來實現高位3米輸出開關量報警信號，對每個煤筒倉煤灰料位的高度進行檢測控制，以免煤灰冒倉，影響生產的正常進行。
利港電廠貯煤量約3萬噸的煤筒倉，高約30米，量程較高，原煤經磨煤機磨成粉后經管道輸送進入料倉內部后，由于加料速度快且頻繁，料倉內部粉塵較大，進料時揚塵較重，可見現場工況較為惡劣。
目前，較為常見的物位測量儀表有：阻旋、音叉、雷達料位計等，種類繁多。受測量原理和現場工況的制約，許多測量儀表的應用受到很多限制。阻旋料位開關、音叉料位開關雖然是采用輸出開關量報警信號的工作原理工作的，但較適合用于量程小的料倉。而雷達料位計是根據發射脈沖碰到被測介質表面時，一部分能量被反射回來的原理測量的，由于煤筒倉的煤灰粉塵較大，較大的粉塵對雷達料位計的測量時的反射信號會有干擾，造成虛假回波，影響測量精度。
由于該電廠煤筒倉的實際工況較為復雜，在對多種料位開關和料位計綜合分析對比后，計為工程師建議用戶選用計為Cape-11R纜繩型射頻導納料位開關。
計為Cape-11R纜繩型射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現料位的測量與控制的。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化，導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號而工作的。
計為Cape-11R纜繩型的射頻導納料位開關具有以下特點：
1．該儀表根據煤灰的介電常數，專為煤灰料位測量而設計。
2．特別適合用于測量大型罐體和料倉的料位。
3．產品通過第三方可靠性檢測認證，可靠性極高。
4．模塊化設計，不僅安裝維護方便，而且有效確保產品具有較高的可靠性。
5．外置雙色LED指示器，且表頭相對過程連接可旋轉，通過旋轉表頭能實現LED的最佳朝向，便于遠程觀察。

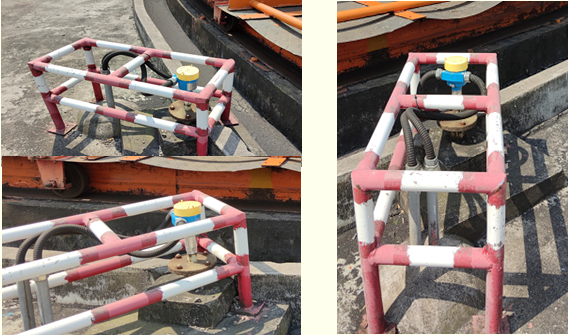

該電廠在對市面上各種物位測量儀表綜合對比后，決定小批量購買了計為Cape-11R纜繩型射頻導納料位開關試用。由于儀表運行穩定，安全可靠，各項性能指標毫不遜色于進口品牌，且價格更具優勢，用戶決定將現場需淘汰的測量電廠煤筒倉的料位進口西門子射頻導納料位開關全部替換為計為品牌。計為產品較高的性價比使用戶決定與計為自動化長期合作。計為產品較高的可靠性和性價比深受用戶青睞，目前，該電廠已累計采購計為射頻導納料位開關百余臺。
利港電廠貯煤量約3萬噸的煤筒倉，高約30米，量程較高，原煤經磨煤機磨成粉后經管道輸送進入料倉內部后，由于加料速度快且頻繁，料倉內部粉塵較大，進料時揚塵較重，可見現場工況較為惡劣。
目前，較為常見的物位測量儀表有：阻旋、音叉、雷達料位計等，種類繁多。受測量原理和現場工況的制約，許多測量儀表的應用受到很多限制。阻旋料位開關、音叉料位開關雖然是采用輸出開關量報警信號的工作原理工作的，但較適合用于量程小的料倉。而雷達料位計是根據發射脈沖碰到被測介質表面時，一部分能量被反射回來的原理測量的，由于煤筒倉的煤灰粉塵較大，較大的粉塵對雷達料位計的測量時的反射信號會有干擾，造成虛假回波，影響測量精度。
由于該電廠煤筒倉的實際工況較為復雜，在對多種料位開關和料位計綜合分析對比后，計為工程師建議用戶選用計為Cape-11R纜繩型射頻導納料位開關。
計為Cape-11R纜繩型射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現料位的測量與控制的。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化，導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號而工作的。
計為Cape-11R纜繩型的射頻導納料位開關具有以下特點：
1．該儀表根據煤灰的介電常數，專為煤灰料位測量而設計。
2．特別適合用于測量大型罐體和料倉的料位。
3．產品通過第三方可靠性檢測認證，可靠性極高。
4．模塊化設計，不僅安裝維護方便，而且有效確保產品具有較高的可靠性。
5．外置雙色LED指示器，且表頭相對過程連接可旋轉，通過旋轉表頭能實現LED的最佳朝向，便于遠程觀察。
該電廠在對市面上各種物位測量儀表綜合對比后，決定小批量購買了計為Cape-11R纜繩型射頻導納料位開關試用。由于儀表運行穩定，安全可靠，各項性能指標毫不遜色于進口品牌，且價格更具優勢，用戶決定將現場需淘汰的測量電廠煤筒倉的料位進口西門子射頻導納料位開關全部替換為計為品牌。計為產品較高的性價比使用戶決定與計為自動化長期合作。計為產品較高的可靠性和性價比深受用戶青睞，目前，該電廠已累計采購計為射頻導納料位開關百余臺。
