超聲波液位計選型安裝注意事項

2019-02-19

　　超聲波液位計安裝簡單、方便，屬非接觸式測量，且不受液體粘度、密度等的影響,在工業生產領域應用比較廣泛。但其也有一定的局限性，例如測量有盲區、不可測量壓力容器、不能測量易揮發性介質等。為使超聲波液位計在生產中得到更好地應用，本文擬介紹下超聲波液位計選型和安裝時需要注意的一些事項。

超聲波液位計選型安裝注意事項

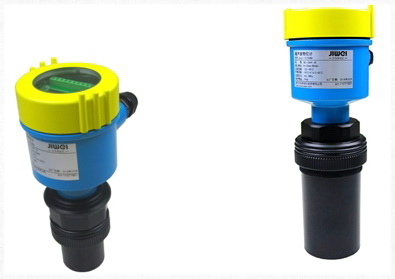

量程5m/10m　　　　　　　　　　　量程：15m

　　第一，量程的選擇。如果測量液體，可以按照標稱量程選型。如果是測量固體，需要將量程加大，如果是松軟的物體（比如面粉、棉花、海綿），將不能使用。如果測量液位有覆蓋面大的氣泡，也要加大量程。當氣泡厚度超過5cm將不推薦使用。空氣中有粉塵或者蒸汽，請事先咨詢廠家技術人員是否要加大量程使用。
　　第二，探頭材質的選擇。主要看環境是否有腐蝕性，一般的弱酸弱堿環境可以用普通探頭（如ABS），腐蝕性強就要用防腐的探頭（如PVDF）。強酸堿的場合，我們還要考慮是否會形成霧氣，會形成霧氣的場合，還要求加大量程使用。霧氣很大，則不推薦使用。
　　第三，探頭的安裝位置選擇。探頭的安裝位置應根據發射角和可能產生的虛假反射回波來選擇。超聲波波束通過探頭聚焦，脈沖波束的發射就好像手電筒的光束一樣，不同類型不同量程的探頭的發射角也不相同。在發射角內的任何物體，如管道、容器支架和其它裝置，都會造成很強的虛假回波，特別是發射角內距離探頭最近的幾米處。當換能器發射超聲波脈沖時，都有一定的發射角。從換能器發射表面到被測介質表面之間，在發射的超聲波波束所輻射的區域內，不得有障礙物。因此，選擇探頭安裝位置時應盡可能的避開障礙物，如人梯、支架、泵閥設備等。無法避開的情況下，可通過程序調整濾掉虛假回波。探頭應與被測介質表面垂直，以保證能接收到反射回波信號。此外，探頭發射面距最高液位需有足夠距離，最高液位不得進入測量盲區。
　　在選擇使用超聲波液位計測量之前，一定要分析工況是否合適，確定能用之后，還要嚴格按照指導說明書規范安裝和使用，才能保證測量的準確性。

（深圳計為自動化技術有限公司市場部2019年2月19日發布）
