超聲波液位計的參數

2018-12-28

　　超聲波液位計是一種非接觸式連續測量液位儀表，由于其安裝方便、維護簡單，廣泛的應用在水渠、水庫、江河湖泊的防汛監測等市政項目上，也可以應用于化工自動化控制儲罐、反應釜的液位測量上。但是由于應用現場的工況迥異，在對超聲波液位計選型時需考慮現場的實際工況進行選擇，因此了解超聲波液位計的參數就顯得尤為必要。
　　計為生產研發的Uson-11系列超聲波液位計依據其測量量程的不同分別配置了不同的探頭/換能器。首先依據量程可以分為：5m、10m、15m，如下圖所示。其次根據材料的不同分為標準探頭和防腐探頭，其中標準探頭的材質為普通ABS用于非腐蝕性環境，防腐探頭采用PVDF材質，其具有良好的耐化學腐蝕性、耐高溫性、耐氧化性、耐候性、耐輻射性。

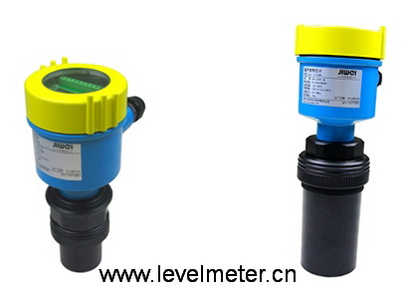

量程5m/10m　　　　　　　　　　　　　　　　　量程：15m

　　由于超聲波液位計自身結構的原因，當壓電陶瓷片接收到激勵脈沖信號產生振蕩，發射出超聲波。當電脈沖信號停止后，壓電晶體和周圍材料的振蕩并不會馬上消失，會有一個余振消除的過程。在激勵+余震這個過程中探頭是無法識別回波的，所以距離探頭表面一定距離的回波無法測量，從而產生一個測量上的盲區，通常盲區范圍在0.3～0.6m。
　　在輸出方式方面計為Uson-11超聲波液位計配備有二線制和四線制兩種，另外可以選配RS485。其中二線制的功耗為：0.72W，四線制功耗：3.1W。
　　如需了解更多參數可以參照下表：

測量量程	5m,10m,15m
換能器材質	普通：ABS
換能器材質	防腐：PVDF
盲區	≤0.3m（5m/10m）
盲區	≤0.6m(15m)
分辨率	設定量程的±0.3%
波束角	6°（5m量程）、8°（10m量程）、10°（15m量程）
誤差	≤1%
顯示	LCD液晶顯示屏
按鍵	三按鍵
輸入額定電壓	85～264V AC 50/60Hz
輸入額定電壓	18-30VDC
輸出形式	二線制4-20mA
	四線制4～20mA
	選配：RS485/繼電器輸出
繼電器觸點容量	4A 250V AC/30V DC
環境溫度	-20～60℃
過程溫度	-20～80℃
過程壓力	常壓
電纜接口	M20×1.5
外殼材料	鋁合金
過程連接	螺紋
過程連接	法蘭
防護等級	IP66/IP67
