磁翻板液位計現場調試校準的步驟及方法
2018-12-03

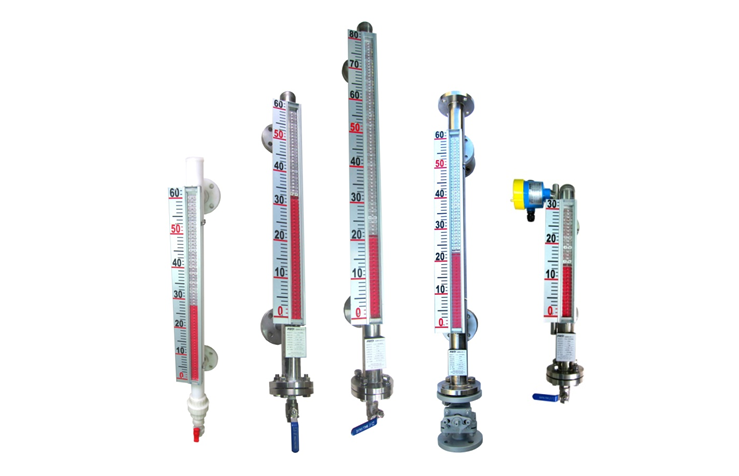

磁翻板液位計作為工業控制液位測量過程一種常用的液位測量儀表，其工作的穩定性、可靠性和測量的準確性，不僅取決于產品的質量是否過硬，也取決于儀表安裝后的現場調試校準工作是否到位。事實上，磁翻板液位計的現場調試校準工作對儀表的后期穩定可靠運行尤為重要。鑒于此，本文重點介紹下磁翻板液位計現場調試校準的步驟及方法，供儀表用戶參考。
1．磁翻板液位計安裝前需打開下法蘭，將浮子放進浮筒內（帶有箭頭和帶磁性重的一端朝上）。
2．在安裝磁翻板液位計時，應使主測量管保持垂直狀態，以保證磁浮球在主體管內能夠上下自如運動。過程連接法蘭與容器之間應加裝截止閥，以使磁翻板液位計在進行調試、檢修或清洗時，便于切斷物料。
3．磁翻板液位計安裝完畢后，應用磁鋼進行校正，對翻柱來回導引一次，以使零位以下顯示紅色，零位以上顯示白色。
4．磁翻板液位計在調試時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升。這時觀察磁性紅、白翻柱翻轉是否正常。然后關閉上下引液管閥門，打開排污閥讓主測量管內的液位下降，按此方法連續操作三次，翻柱如翻轉正常，儀表即可投入運行。
5．從用戶了解或使用密度計準確測量被測液體介質的密度，并計算所配備的磁浮子的密度，二者之間的誤差可通過調整指示面板的上下位置進行適當修正，減少密度對測量誤差的影響，以確定儀表指示面板的零位，使液位指示更準確。
6．帶有干簧管遠傳變送器裝置的磁翻板液位計，需進行液位零點和滿刻度的調試。在進行調試時，需通過零點電位器和滿量程電位器分別對液位零點和滿量程至少反復來回調整三次。使液位在零點時，電信號輸出顯示為4mA,液位在滿刻度時，電信號輸出顯示為20mA。
7．帶有磁開關裝置的磁翻板液位計，在主體安裝完后，需根據現場容器液位控制的要求，來確定磁開關的實際安裝位置，以達到液位控制的目的。
一款好的磁翻板液位計儀表，既要做到正確的安裝，也要使儀表的現場調試校準到位，因為這些工作的好壞，會直接影響到儀表的工作穩定性和測量的準確性。
1．磁翻板液位計安裝前需打開下法蘭，將浮子放進浮筒內（帶有箭頭和帶磁性重的一端朝上）。
2．在安裝磁翻板液位計時，應使主測量管保持垂直狀態，以保證磁浮球在主體管內能夠上下自如運動。過程連接法蘭與容器之間應加裝截止閥，以使磁翻板液位計在進行調試、檢修或清洗時，便于切斷物料。
3．磁翻板液位計安裝完畢后，應用磁鋼進行校正，對翻柱來回導引一次，以使零位以下顯示紅色，零位以上顯示白色。
4．磁翻板液位計在調試時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升。這時觀察磁性紅、白翻柱翻轉是否正常。然后關閉上下引液管閥門，打開排污閥讓主測量管內的液位下降，按此方法連續操作三次，翻柱如翻轉正常，儀表即可投入運行。
5．從用戶了解或使用密度計準確測量被測液體介質的密度，并計算所配備的磁浮子的密度，二者之間的誤差可通過調整指示面板的上下位置進行適當修正，減少密度對測量誤差的影響，以確定儀表指示面板的零位，使液位指示更準確。
6．帶有干簧管遠傳變送器裝置的磁翻板液位計，需進行液位零點和滿刻度的調試。在進行調試時，需通過零點電位器和滿量程電位器分別對液位零點和滿量程至少反復來回調整三次。使液位在零點時，電信號輸出顯示為4mA,液位在滿刻度時，電信號輸出顯示為20mA。
7．帶有磁開關裝置的磁翻板液位計，在主體安裝完后，需根據現場容器液位控制的要求，來確定磁開關的實際安裝位置，以達到液位控制的目的。
一款好的磁翻板液位計儀表，既要做到正確的安裝，也要使儀表的現場調試校準到位，因為這些工作的好壞，會直接影響到儀表的工作穩定性和測量的準確性。
（深圳計為自動化技術有限公司市場部2018年12月3日發布）
