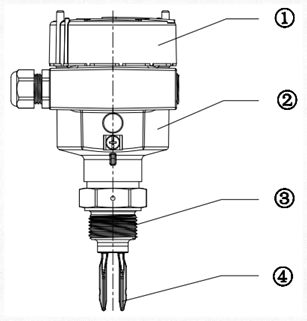

圖1計為Ring-11音叉液位開關整體結構圖
①外殼蓋②帶電子部件的外殼③過程連接④振動叉體

　　圖1為計為Ring-11音叉液位開關的整體結構圖，這是一款標準型的音叉液位開關，從上圖可見，音叉液位開關主要有外殼蓋、帶電子部件的外殼、過程連接和振動叉體4部分組成：
　　 ①為外殼蓋，外殼蓋是由壓制鋁合金制成的，其厚度和螺紋完全符合防爆要求中的隔爆要求。
　　 ②為外殼，與外殼蓋一樣，外殼也由壓制鋁合金制成的。外殼里面裝有電路模塊，起到保護電路模塊的作用，同樣地，其厚度和螺紋也完全符合防爆要求中的隔爆要求。
　　 ③為過程連接，標準型音叉液位開關的過程連接有螺紋和法蘭兩種，具體選用何種過程連接方式，應根據具體的工況而定。
　　 ④為振動叉體，音叉液位開關的振動叉體是由316L材料制成的，如果用于測量腐蝕性更強的液體，則可以選擇帶有涂層的振動叉體。
　　二、緊湊型音叉液位開關的構成

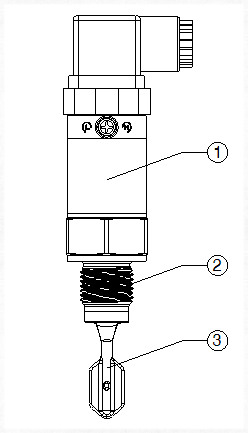

圖2計為Ring-21緊湊型音叉液位開關整體結構圖
①帶電子部件的外殼②過程連接③振動叉體

　　圖2為緊湊型音叉液位開關的整體結構圖，從結構圖我們不難看出，緊湊型音叉液位開關主要有帶電子部件的外殼、過程連接和振動叉體3部分組成，其中：
　　 ①為帶電子部件的外殼，其是由壓制不銹鋼制成的，外殼里面裝有電路模塊，起到保護電路模塊的作用。
　　 ②為過程連接，緊湊型音叉液位開關的過程連接只有螺紋一種，且其過程溫度最高只能為150℃，比標準型Ring-11音叉液位開關的要低（最高溫度最高可達250℃）。
　　 ③為振動叉體，緊湊型音叉液位開關的振動叉體也是由316L材料制成的，但其大小比標準型音叉液位開關的要小，特別適合管道及狹小空間的液位測量。

（深圳計為自動化技術有限公司市場部2018年11月15日發(fā)布）
