緊湊型音叉液位開關的參數規格介紹

2018-09-19

　　在對狹小空間的液位測量時，常規尺寸的液位開關常因尺寸過大而無法安裝，如強制安裝則易出現儀表測量不準或者現場裝置設備損壞等后果，這時緊湊型的音叉液位開關就有了用武之地。計為研發生產的Ring-21緊湊型音叉液位開關就是這樣一款專用于液位測量的經濟型控制開關，特別適合小型容器、槽罐和各種細小管道的液位測量，在水利、化工、環保、食品、醫藥等行業中有著廣泛應用。為了幫助儀表用戶對緊湊型音叉液位開關有更為詳細的了解，本文將對緊湊型音叉液位開關的參數和規格進行介紹。
　　在介紹之前，我們結合圖示先了解下Ring-21音叉液位開關整體結構。

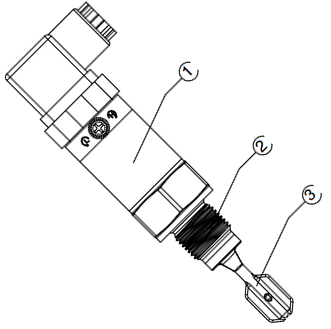

Ring-21緊湊型音叉液位開關整體結構圖

　　從緊湊型音叉液位開關的結構圖可知，計為Ring-21緊湊型音叉液位開關主要由①帶電子部件的外殼、②過程連接、③振動叉體等部件組成。
　　一、緊湊型音叉液位開關的技術參數
　　在技術參數方面，Ring-21緊湊型音叉液位開關與Ring-11音叉液位開關總體相差不是太大，最大的區別是外觀小巧的Ring-21緊湊型音叉液位開關不具備防爆功能，因此其價位較低，經濟實用。緊湊型音叉液位開關的技術參數如下表所示：

緊湊型音叉液位開關的技術參數表

適用液體	密度	大于0.7g/cm3
	粘度	1～10000mPa.s①
	流速	最大6m/s
探頭參數	振動頻率	接近1100Hz
探頭參數	叉體長度	38mm
精度	測量偏差	±1mm
	延滯性	3.0±0.5mm
	重復性	0.1mm
開關延遲	接觸物料	0.5S
開關延遲	沒有物料	1S
電源	繼電器輸出型	85～253V AC
	繼電器輸出型	10～35V DC
	晶體管PNP型	10～35V DC
	功率消耗	AC<3.8mA/DC,<825mW
工作環境	過程壓力	-1～40bar
	過程溫度	-50～150℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	晶體管PNP型	類別III，級別II
安全認證	防護等級	閥門連接頭：IP65
安全認證	防護等級	M12*1：IP66/IP67
材質	連接頭	塑料PC
	圓形殼體	316L
	過程連接	316L
	過程密封	克林格C-4400墊片

　　二、緊湊型音叉液位開關的規格

　　為適應不同工況的測量需要，Ring-21緊湊型音叉液位開關現有常溫型和高溫型兩種，分別應用于常溫場合和高溫場合。在高溫場合下，其最高耐熱溫度高達150℃。一般來講，高溫緊湊型音叉液位開關的總體長度要長于常溫緊湊型音叉液位開關的長度。常溫型和高溫型Ring-21緊湊型音叉液位開關的具體規格如下圖所示：

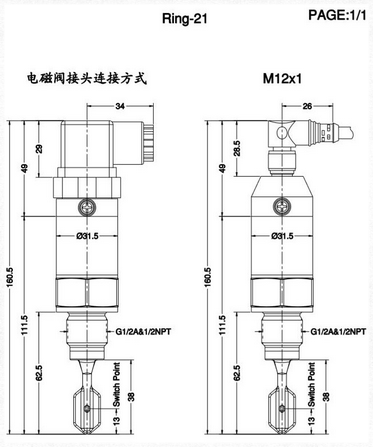

常溫型Ring-21緊湊型音叉液位開關規格尺寸圖

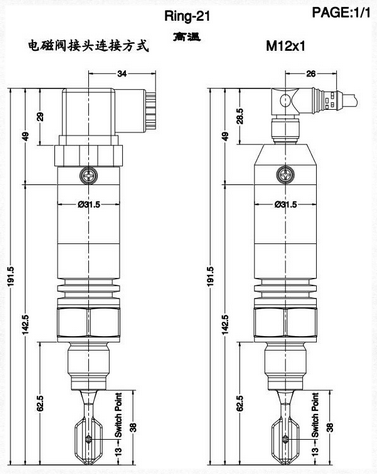

高溫型Ring-21緊湊型音叉液位開關規格尺寸圖

　　從緊湊型音叉液位開關的參數和規格可知，Ring-21緊湊型音叉液位開關的優勢主要體現在其輕巧的結構上：總長度僅有160.5mm，最大直徑31.5mm，而音叉長度只有38mm，特別適合管道及罐體周圍空間較為狹小場合的液位測量。
　　此外，Ring-21緊湊型音叉液位開關不僅可以測量普通液體，還不受泡沫、氣泡、粘稠液體以及有振動干擾的環境影響，最低可測量介質密度為0.7g/cm3，是工業場合中管道測量的絕佳選擇。

（深圳計為自動化技術有限公司市場部2018年9月19日發布）
