音叉液位開關的技術參數和規格
2018-09-07
本文擬結合計為Ring-11系列音叉液位開關對音叉液位開關的技術參數和規格進行具體講解。在介紹音叉液位開關的具體參數和規格之前，我們先了解一下計為自主研發生產的Ring-11音叉液位開關。
一、計為Ring-11音叉液位開關的特點和優點
計為Ring-11音叉液位開關是在采納了國內外同類產品的優秀設計和先進工藝的基礎上，自主研發生產的具有自主知識產權的產品，該產品的創新設計、生產工藝和檢測標準先后被授予多項發明和實用新型專利，解決了國內外同行產品的常見缺陷和故障，具有極高的可靠性。
Ring-11音叉液位開關是一種高可靠性、緊湊型、專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品還適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合，其可測量液體的最低密度達0.5g/cm3。
為了適應各種測量工況，滿足不同被測液體的不同化學屬性，計為Ring-11音叉液位開關分為常溫型（適應介質溫度為-50～150℃）和高溫型（適應150℃以上，范圍-50～250℃的液體介質測量）。同時，接液部分常規材質為316L材質，能夠適應大部分介質的液位測量，對于腐蝕性特別強的強酸堿等液體，可選擇“316L+涂層”的音叉液位開關進行測量。

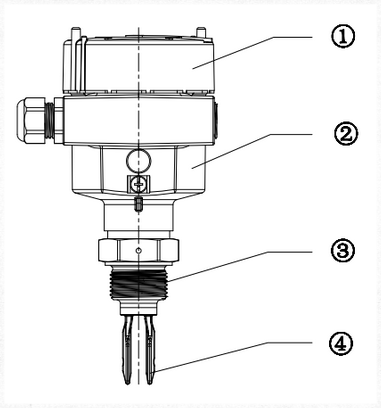

Ring-11音叉液位開關的產品結構特點，如下圖所示：
Ring-11音叉液位開關整體結構圖
①外殼蓋 ②帶電子部件的外殼 ③過程連接 ④振動叉體
二、計為Ring-11音叉液位開關的技術參數和規格
|
適用液體 |
密度 |
大于0.5g/cm3 |
|
粘度 |
0.1～10000mPa.s = 1 \* GB3 |
|
|
流速 |
最大6m/s |
|
|
探頭參數 |
振動頻率 |
接近1200HZ |
|
叉體長度 |
40mm |
|
|
精度 |
測量偏差 |
±1mm |
|
延滯性 |
2mm |
|
|
重復性 |
0.1mm |
|
|
開關延遲 |
接觸物料 |
0.5S |
|
沒有物料 |
1S |
|
|
電源 |
繼電器輸出型 |
20～250V AC/20～72V DC |
|
二線制型 |
10～36V DC |
|
|
功率消耗 |
AC1-8VA/DC1.5W |
|
|
信號輸出 |
繼電器 |
雙刀雙擲，5A/253V AC/24V DC |
|
二線制 |
8mA/16mA，報警<2.3mA |
|
|
工作環境 |
過程壓力 |
-1～64bar |
|
過程溫度 |
常溫-50～150℃，高溫-50～250℃ |
|
|
環境溫度 |
-40～70℃ |
|
|
儲存和運輸溫度 |
-40～80℃ |
|
|
過壓保護 |
繼電器輸出型 |
類別III，級別I |
|
二線制型 |
類別III，級別II |
|
|
安全認證 |
防護等級 |
IP66/IP67 |
|
防爆等級 |
隔爆：Ex d IIC T6 Gb，本安：Ex ia IIC T6 Ga |
|
|
材質 |
外殼 |
鋁合金、塑料 |
|
接地端子 |
316L |
|
|
螺紋過程連接 |
316L |
|
|
法蘭過程連接 |
316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA |
|
|
叉體 |
316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA |
|
|
過程密封 |
克林格C-4400墊片 |
