磁開關的原理、分類和尺寸圖

2018-01-18

　　磁開關，又稱磁性開關或者磁控開關，是磁翻板液位計的配套設備之一。與Flap-11系列磁翻板液位計配合使用，輸出開關信號，防止液位溢出和干運行或?qū)崿F(xiàn)高低液位報警。
　　為使大家對磁開關有更為深入地認識，本文特結合計為SW-11磁開關將磁開關的原理、分類和尺寸圖介紹如下。
　　一、磁開關的工作原理
　　磁開關的開關是由干簧管組成的，當有磁性物質時，在磁場的作用力下，干簧管內部的兩個簧片會因?yàn)榇呕饔枚ハ辔M(jìn)而完全吸合在一起，從而使電路接通。當磁性物質遠離，兩個簧片會因自身的彈性力度而分開，同時切斷電路。
　　當磁開關和磁翻板液位計配套使用時，浮筒里面的浮子會隨液位的變化而上下浮動，如果浮子中的磁鋼接近磁開關，則會觸發干簧管的開關狀態，再通過內部磁鐵決定干簧管的吸合或釋放的狀態，從而顯示高低液位的報警信號。
　　二、磁開關的分類
　　按照輸出類型劃分，計為SW-11磁開關可以分為單刀單擲（SPST）和雙刀雙擲（DPDT）兩類。按照用途分類，則可以分為高報（防溢出）和低報（防空轉）兩類。
　　三、磁開關的特點
　　1．計為SW-11磁開關核心部件采用全進口的大功率干簧管配件和鋁合金材質的表頭設計。
　　2．計為SW-11磁開關現已通過國家權威機構的隔爆和本安雙重防爆認證。其中，隔爆等級為Ex d IIC T6 Gb，本安等級為Ex ia IIC T6 Ga，在我國同類產品的防爆等級中均屬于最高級別。
　　3．計為SW-11磁開關可用于控制回路與驅動回路外配相應電路，但不能直接用于驅動回路；
　　4．計為SW-11磁開關可直接與PLC或DCS聯用，且采用金屬殼體及隔熱措施，在高溫環境下工作不受影響。
　　四、磁開關的尺寸圖

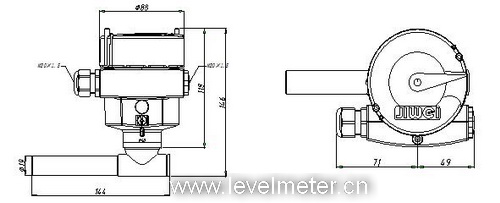

　　計為SW-11磁開關具體尺寸圖如下：
