超聲波液位計的原理和分類

2018-01-01

　　超聲波液位計是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量儀器。產品廣泛應用于石油、礦業、發電廠、化工廠、水處理廠、水文監測、環保監測等許多行業。
　　一、超聲波液位計的原理
　　超聲波液位計的工作原理是由換能器（探頭）發出高頻超聲波脈沖，遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=C×T/2。
　　二、超聲波液位計的分類

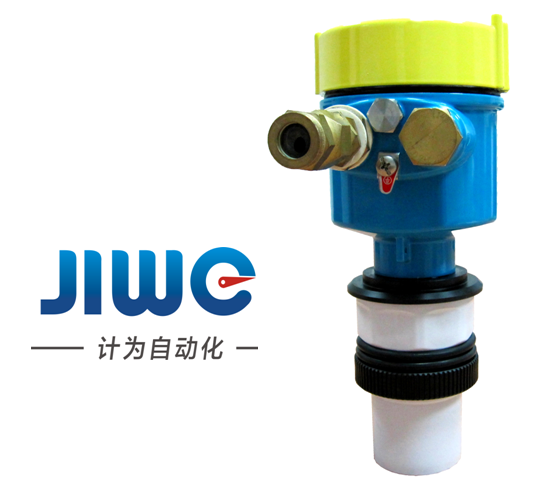

　　1、一體式超聲波液位計和分體式超聲波液位計

　　按結構形式劃分，超聲波液位計可分為一體式和分體式兩種。一體式超聲波液位計是儀表表頭和換能器為一整體，此一體式超聲波液位計防護等級高、抗干擾能力強，能適應大多數工業環境。分體式超聲波液位計是儀表表頭與換能器分開安裝，表頭與換能器之間用導線連接。分體式超聲波液位計適合于不便于維護、調試等復雜的環境場合，并且表頭上的總線通訊和開關量輸出等功能，可以用于變送和遠傳控制。

超聲波液位計的原理和分類

　　2、普通型超聲波液位計和防腐型超聲波液位計
　　按應用環境劃分，超聲波液位計可分為普通型超聲波液位計和防腐型超聲波液位計。普通型超聲波液位計換能器的材質為PC，能應用于大部分非強腐環境的測量。防腐型超聲波液位計換能器的材質為PTFE，能應用于工業現場的強腐蝕環境的測量，如測量硫酸、鹽酸等。

（深圳計為自動化技術有限公司市場部2018年1月1日發布）
