音叉式液位開關的原理

2017-05-28

　　音叉液位開關具有使用壽命長、性能穩定、安全可靠等優點，廣泛應用于水利、化工、環保、食品、醫藥等行業中的物位過程控制。那么音叉式液位開關的工作原理是怎樣的呢？
　　普通的音叉液位開關的工作原理是通過安裝在音叉基座上的一對壓電晶體使音叉在一定共振頻率下振動。當音叉液位開關的音叉與被測介質相接觸時，音叉的頻率和振幅將改變，音叉液位開關的這些變化由智能電路來進行檢測，處理并將之轉換為一個開關信號。

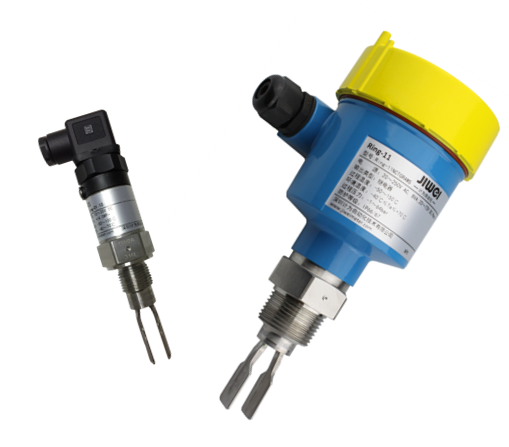

　　深圳計為自動化技術有限公司自主研發生產的Ring-11音叉液位開關和Ring-21緊湊型音叉液位開關都是專用于液位測量的音叉液位開關，其工作原理同樣是采用壓電器件實現叉體的振動驅動與檢測，當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。

音叉料位開關的特點和應用范圍

　　計為Ring-11音叉液位開關音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。與計為Ring-11音叉液位開關相比，計為Ring-21緊湊型音叉液位開關的結構更加輕便小巧，叉體長度僅38mm，過程連接最小尺寸為G1/2”A、1/2” NPT，特別適合狹小空間的液位測量。

（深圳計為自動化技術有限公司市場部2017年5月28日發布）

TAGS : 液位開關
