磁翻板液位計在液體介質的液位檢測方面有著廣泛應用，主要用于石油、化工、電力、輕工等工業領域。當被測液體為腐蝕性介質時，就需要采用內襯設計的防腐型磁翻板液位計（又稱內襯型磁翻板液位計），以防止被測液體腐蝕浮筒以及連接小管，從而造成液體泄漏和生產安全事故的發生。那么，這種防腐型磁翻板液位計的結構都有哪些部分組成？其產品特點又是怎樣的呢？ 　　

　　一、防腐型磁翻板液位計的結構組成

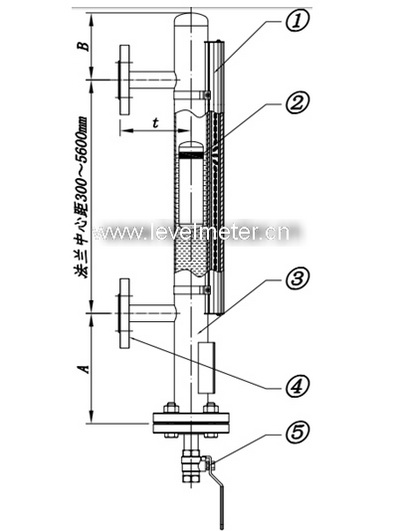

　　下圖為防腐型磁翻板液位計的結構圖，為便于理解，下面對其結構組成分別介紹如下：

計為磁翻板液位計結構圖

　　上圖中的：

　　①為指示器，又稱為顯示面板。為方便安裝，指示器一般與浮筒捆綁在一起。指示器在液位測量中起著就地顯示的作用，方便遠距離觀察液位的實際情況。
　　②為磁浮子。磁浮子位于浮筒里面，與被測液體直接接觸，防腐型磁浮子通過外襯PTFE與酸堿性被測液體接觸，當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。
　　③為浮筒。浮筒通過過程連接與被測容器連接在一起，從而形成連通器，利用連通器的原理實現液位的測量。防腐型磁翻板液位計的浮筒通過內襯PTFE實現與被測容器連通從而進行測量。
　　④為連接法蘭。過程連接法蘭是浮筒與被測容器之間的連接小管上的緊固件，防腐型磁翻板液位計的過程連接法蘭需要內襯，特別是浮筒與過程連接的內襯處理需要達到最佳匹配狀態，才能有效地避免過程連接的法蘭接口處由于銜接擠壓而造成的內襯破裂而導致的介質泄漏引發的意外腐蝕損壞。根據不同的工況，連接法蘭有不同的壓力和直徑可供選擇。兩個連接法蘭之間的距離為磁翻板液位計的測量量程。
　　⑤為排污閥。排污閥是浮筒下面的配件，當需要清洗或調試防腐型磁翻板液位計時，排污閥就能夠起到非常關鍵的作用。
　　二、防腐型磁翻板液位計的產品特點
　　防腐型磁翻板液位計的產品特點有很多，下面以計為防腐型磁翻板液位計（Flap-11Px內襯型磁翻板液位計）為例，介紹如下：
　　（1）獨特內襯工藝
　　浮筒與法蘭銜接處采用獨特的內襯工藝，有效防止因擠壓破損導致的介質泄漏所引發的意外腐蝕損壞；
　　（2）面板加寬設計
　　顯示器面板加寬設計，使可視距離和可視角度大為增加，防腐磁翻板液位計的標尺刻度和數字更加醒目清晰，外形美觀大氣；
　　（3）多種防護等級可選，均超國家標準
　　獨特的顯示面板端蓋設計和玻璃封膠工藝，使整機防護等級最高達到IP66/IP67，目前計為防腐型磁翻板液位計的防護等級有IP65、IP66/IP67可選，超過國標IP54要求
　　（4）雙重防爆認證
　　與防腐型磁翻板液位計相配套的磁開關和干簧管遠傳變送器，現均已通過隔爆和本安雙重防爆認證；
　　（5）可測液體密度最低達0.5g/cm3。

　　以上就是有關“防腐型磁翻板液位計的結構組成和產品特點”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司市場部2019年2月17日發布）
