超聲波液位計在不同場合下的應用

2020-11-24

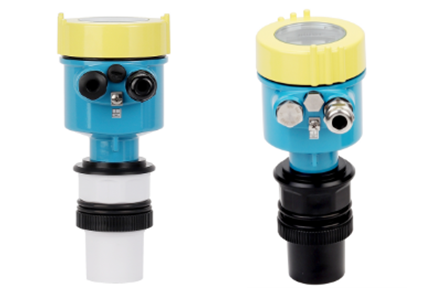

　　在微處理器的控制下，超聲波液位計的超聲傳感器發射和接收超聲波，并由超聲波在空中的傳播時間t來計算超聲波傳感器與被測物體之間的距離s，由于聲波在空中傳播的速度c是一定的，則根據：s=ct/2，可計算出s，又因?yàn)槌晜鞲衅髋c容器底部的距離H是一定的，則被測物體的液位h=H-s。但超聲波受空氣、溫度以及障礙物的影響較大，這使得其在應用中有一定的局限性。為使用戶更好地了解和使用超聲波液位計，下面談?wù)劤暡ㄒ何挥?jì)在不同場合下的應用。

　　一、液體沒有波瀾的平面場合：在安裝垂直度好的情況下，發射效率最高，即收到的回波數量最多，應用也最廣。

　　二、在測量罐體、瓶狀容器等固定形狀場合：超聲傳感器的發射效率不如平面狀態下的發射頻率，且對安裝的要求相對較高，不如在平面狀態下的應用廣。
　　三、在用于測量礦物、粒子或塊狀的煤炭、焦炭、塑料粒子等場合：由于這些物體有漫反射的存在，所以收到的回波最少，故回波效率也最低，基本上很少用于對這些介質的測量。
　　四、在揮發性氣體或揚塵的吸聲能力特強的介質測量的場合：超聲波液位計不適合應用。比如：發煙硫酸、硝酸、儲存罐中的水泥、石灰、液體表面有大量的泡沫等。
　　五、鹽酸、不發煙硫酸及其他腐蝕性較強的液位的測量，如果需用于上述場合，應選用防腐型超聲波液位計。
　　六、真空環境和傳播介質變化（如發煙硫酸、硝酸等強揮發性）的場合：超聲波本質是一種機械波，需要借助介質來傳播，所以，超聲波液位計最大的應用局限是不能用于真空環境和傳播介質變化（如強揮發性）的場合。如不適宜在攪拌、霧氣、以及發煙硫酸、硝酸等強揮發性等場合下應用。
　　七、高溫高壓場合：超聲波液位計的換能器由壓電陶瓷和塑性外殼灌封而成，所以在高溫高壓環境下不能使用，一般來說，超聲波液位計的最大耐受溫度為80℃。到達換能器探頭的溫度在60℃以上或存儲罐的壓力≥0.4Mpa時，這些場合都不可以應用。
　　八、溫度頻繁變化的場合：超聲波液位計在實際應用中測量的時間量，結合聲速，可以得出距離值（時間×聲速=距離）。但是聲速會隨著介質和溫度的變化而變化，所以超聲波液位計也不能應用于溫度頻繁變化的場合。
