BSP螺紋及其與G螺紋的區別
2020-10-15
在與用戶溝通的過程中，不少人詢問BSP螺紋與英制G螺紋的區別在哪？確實，不少人分不清這兩種螺紋，網絡上有關這兩種螺紋的介紹也是五花八門，但難免瑣碎不全。為便于大家了解，本文就BSP螺紋及其與G螺紋的區別進行介紹。
一、BSP螺紋介紹
BSP螺紋是英文British Standard Pipe Thread的縮寫，指的是英國標準管螺紋，屬于惠氏螺紋（BS84）范疇，牙型角為55°。按外形劃分，BSP螺紋有圓柱管螺紋BSPP（British Standard Pipe Parallel）和圓錐管螺紋BSPT（British Standard Pipe Taper）兩種。
BSPP-英制圓柱管螺紋。與之對應的另外一種管螺紋叫“圓錐管螺紋”，這個是約定俗成的叫法，也是教科書上的標準稱呼。
歷史上的原因，BSPP同時又有其他不同的稱呼。常見的如BSPF（British Standard Pipe Fitting）、BSPM（British Standard Pipe Mechanical）、PS（British Standard Pipe Straight）等。后來，隨著ISO標準化的開始，這些五花八樣的稱呼統統用一個簡單明了的字母G代替了，這就是G螺紋。所以，BSPP、BSPF、BSPM、PS現在均被統稱為G螺紋。
之所以稱為G螺紋，是因為該螺紋最初多用于煤氣管道上，而煤氣的英文為Gas，但也有的說G源于德語Gewinde（意思為螺紋）的縮寫，此外，G和中文管（Guan）拼音的第一個字母相同，所以有關G螺紋的來歷，無論從哪個角度上講似乎都有道理，這真的是一種巧合。
G螺紋分內、外兩種螺紋，用于非密封聯接。執行標準是BSENISO228-1，舊標準是BS2779，現已作廢。
BSPT-英制圓錐管螺紋，又稱PT螺紋，只用于一般密封聯接。BSPT舊標準為BS21，而在新標準BSEN10226-1中，用R螺紋替代。所以R螺紋是BSPT和PT螺紋的統稱。
R螺紋中的字母R來源于德語rohr（德語意為“管”）。R螺紋實際是一個系列，常見的有Rp、Rs、Rc、R1和R2。具體如下：
Rp-英制密封圓柱內螺紋
Rs-英制密封圓柱外螺紋
Rc-英制密封圓錐內螺紋
R1-英制密封圓錐外螺紋，與Rp配合使用，即Rp/R1“柱/錐”配合
R2-英制密封圓錐外螺紋，與Rc配合使用，即Rc/R2“錐/錐”配合
可見，一般密封英制管螺紋分為圓柱管螺紋和圓錐管螺紋兩種。
密封用圓柱管螺紋（Rp）設計牙型與非密封管螺紋G完全一致，不同之處在于螺紋的精度。而密封用圓錐管螺紋（R）則在圓柱管螺紋基礎上按1:16的錐度進行技術轉化。其設計牙型如下圖示：
實際上，不少機械加工企業在加工BSP螺紋時通常會遇到螺紋環塞規檢驗均合格但配合起來就是密封不良的情況的主要原因就在于混淆了密封用Rp內螺紋與非密封用G內螺紋。
二、BSP螺紋與G螺紋的區別
需要指出的是，不少人將BSP螺紋等同于G螺紋，這種說法其實是不嚴謹的。為了更清楚的認識二者之間的區別，大家可以從下面的關系圖來了解。
BSPP-英制圓柱管螺紋（標準：BS2779、BSENISO228-1、ISO7-1）
BSPT-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1）
R（Rp、Rs、Rc、R1、R2）-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1、DIN2999）
可見，G螺紋只是BSP螺紋中的一種，將二者等同的說法是不科學的。
一、BSP螺紋介紹
BSP螺紋是英文British Standard Pipe Thread的縮寫，指的是英國標準管螺紋，屬于惠氏螺紋（BS84）范疇，牙型角為55°。按外形劃分，BSP螺紋有圓柱管螺紋BSPP（British Standard Pipe Parallel）和圓錐管螺紋BSPT（British Standard Pipe Taper）兩種。
BSPP-英制圓柱管螺紋。與之對應的另外一種管螺紋叫“圓錐管螺紋”，這個是約定俗成的叫法，也是教科書上的標準稱呼。
歷史上的原因，BSPP同時又有其他不同的稱呼。常見的如BSPF（British Standard Pipe Fitting）、BSPM（British Standard Pipe Mechanical）、PS（British Standard Pipe Straight）等。后來，隨著ISO標準化的開始，這些五花八樣的稱呼統統用一個簡單明了的字母G代替了，這就是G螺紋。所以，BSPP、BSPF、BSPM、PS現在均被統稱為G螺紋。
之所以稱為G螺紋，是因為該螺紋最初多用于煤氣管道上，而煤氣的英文為Gas，但也有的說G源于德語Gewinde（意思為螺紋）的縮寫，此外，G和中文管（Guan）拼音的第一個字母相同，所以有關G螺紋的來歷，無論從哪個角度上講似乎都有道理，這真的是一種巧合。
G螺紋分內、外兩種螺紋，用于非密封聯接。執行標準是BSENISO228-1，舊標準是BS2779，現已作廢。
BSPT-英制圓錐管螺紋，又稱PT螺紋，只用于一般密封聯接。BSPT舊標準為BS21，而在新標準BSEN10226-1中，用R螺紋替代。所以R螺紋是BSPT和PT螺紋的統稱。
R螺紋中的字母R來源于德語rohr（德語意為“管”）。R螺紋實際是一個系列，常見的有Rp、Rs、Rc、R1和R2。具體如下：
Rp-英制密封圓柱內螺紋
Rs-英制密封圓柱外螺紋
Rc-英制密封圓錐內螺紋
R1-英制密封圓錐外螺紋，與Rp配合使用，即Rp/R1“柱/錐”配合
R2-英制密封圓錐外螺紋，與Rc配合使用，即Rc/R2“錐/錐”配合
可見，一般密封英制管螺紋分為圓柱管螺紋和圓錐管螺紋兩種。

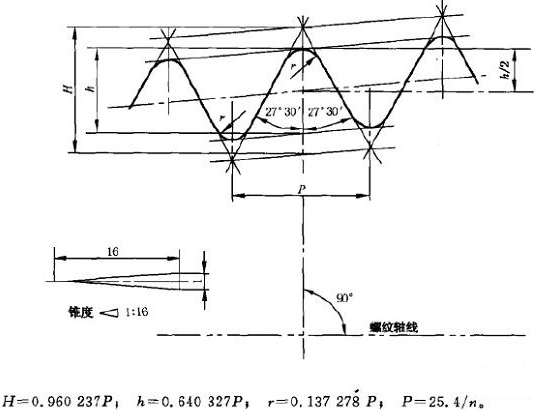

密封用圓柱管螺紋（Rp）設計牙型與非密封管螺紋G完全一致，不同之處在于螺紋的精度。而密封用圓錐管螺紋（R）則在圓柱管螺紋基礎上按1:16的錐度進行技術轉化。其設計牙型如下圖示：
一般密封用圓柱管螺紋（Rp）的密封效果必要時是通過在整個螺紋中添加密封填充物（如：聚四氟乙烯密封帶）來實現的，而非密封用圓柱管螺紋（G）的密封效果則是通過在螺紋聯接的兩端或其周圍使用密封設備（如：O型密封環）來實現。
不僅如此，一般密封用管螺紋螺紋與非密封用管螺紋的用途及設計公差也有區別。實際上，不少機械加工企業在加工BSP螺紋時通常會遇到螺紋環塞規檢驗均合格但配合起來就是密封不良的情況的主要原因就在于混淆了密封用Rp內螺紋與非密封用G內螺紋。
二、BSP螺紋與G螺紋的區別

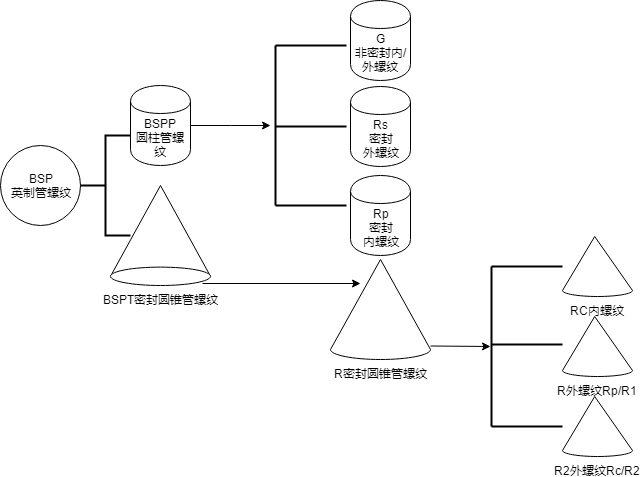

需要指出的是，不少人將BSP螺紋等同于G螺紋，這種說法其實是不嚴謹的。為了更清楚的認識二者之間的區別，大家可以從下面的關系圖來了解。
上圖中，各字母是與BSP螺紋有關的一些螺紋代號，它們的標準如下：
G-英制圓柱管螺紋（標準：BS2779、BSENISO228-1、ISO7-1）BSPP-英制圓柱管螺紋（標準：BS2779、BSENISO228-1、ISO7-1）
BSPT-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1）
R（Rp、Rs、Rc、R1、R2）-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1、DIN2999）
可見，G螺紋只是BSP螺紋中的一種，將二者等同的說法是不科學的。
