音叉液位開關如何正確安裝和接電
2020-08-07
音叉液位開關是基于懸臂梁的振動原理，專用于容器、槽罐和各種管道的液位測量儀表。由于該儀表測量精準、免于維護，應用廣泛，頗受用戶青睞。但要使音叉液位開關更好地發揮作用，離不開音叉液位開關的正確安裝和接電。為此，本文就結合Ring-11音叉液位開關談談音叉液位開關如何正確的安裝和接電。
一、音叉液位開關的安裝
一般地，在安裝音叉液位開關之前，應對儀表型號是否滿足現場過程壓力、過程溫度、介質的化學性能等的環境要求進行再次確認，以確保儀表在安裝后能夠正常使用。
1．安裝位置
Ring-11音叉液位開關可以根據需要采用水平、垂直、傾斜的方式安裝在任何位置。當被測介質具有粘稠性時，為使掛料現象得以減少或避免，一般應將儀表垂直安裝。
盡管音叉液位開關可以安裝在任何位置嗎，但是在選擇Ring-11音叉液位開關的安裝位置時，為避免測量誤差和儀表受損，最好不要將儀表安裝在入料口位置而造成的測量誤差，甚至損壞儀。如圖1所示。
為避免掛料或由于介質對叉體的阻力而產生的測量誤差，在安裝Ring-11音叉液位開關時，應注意使叉體面和液體升降或流動保持方向一致，如圖2(a)、2(b)所示。
由于必須保證過程連接處的密封完好性。所以，對于過壓或欠壓的容器或管道，在安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
4．防潮措施
當將音叉液位開關安裝在戶外或有潮氣的環境中，如遇到下雨或在冷凝現象時，雨水和冷凝水便會隨之往下流，為防止水或潮氣進入儀表，在接入電纜之前，應將電纜線彎曲并朝下引，如圖3所示。
接電是音叉液位開關使用過程中的重要一環，正確安全地接線，是音叉液位開關得以正常工作的前提。一般來講，音叉液位開關的接電應按照下面的要求進行作業。
1．電纜選擇
Ring-11音叉液位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。
如需使用其它規格的電纜，應使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
2．接線圖
接線時，應按照如圖5、6、7所示方式進行安全接線。
一般來講，在對音叉液位開關進行接線時，應按照如下步驟進行操作：
(1)打開外殼蓋；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀打開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
4．安全提示
這里需要說明的是，從安全角度考慮，只有在斷電的情況下才能進行接線；如果是防爆型音叉液位開關，在接線時必須遵循相關防爆的接線要求。對于隔爆型音叉液位開關，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
計為Ring-11常溫音叉液位開關是一種高可靠性專用于液位測量的控制開關。其音叉長度僅有40mm，特別適合狹小空間的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，叉體經過精密調諧，產品可測介質密度低至0.5g/cm3，特別適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。嚴格按照上述要求進行安裝和接電，音叉液位開關就能更好地用于液位的測量和監控。
一、音叉液位開關的安裝
一般地，在安裝音叉液位開關之前，應對儀表型號是否滿足現場過程壓力、過程溫度、介質的化學性能等的環境要求進行再次確認，以確保儀表在安裝后能夠正常使用。
1．安裝位置
Ring-11音叉液位開關可以根據需要采用水平、垂直、傾斜的方式安裝在任何位置。當被測介質具有粘稠性時，為使掛料現象得以減少或避免，一般應將儀表垂直安裝。
盡管音叉液位開關可以安裝在任何位置嗎，但是在選擇Ring-11音叉液位開關的安裝位置時，為避免測量誤差和儀表受損，最好不要將儀表安裝在入料口位置而造成的測量誤差，甚至損壞儀。如圖1所示。

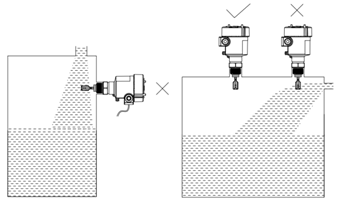

圖1避開入料口的安裝示意圖
2．安裝方向為避免掛料或由于介質對叉體的阻力而產生的測量誤差，在安裝Ring-11音叉液位開關時，應注意使叉體面和液體升降或流動保持方向一致，如圖2(a)、2(b)所示。

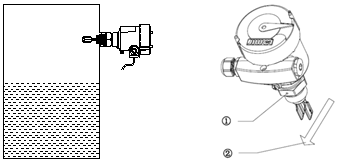

圖2(a)叉體面垂直安裝圖2(b)介質流動方向
①螺紋連接的標志點②介質流動方向
3．壓力/真空由于必須保證過程連接處的密封完好性。所以，對于過壓或欠壓的容器或管道，在安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
4．防潮措施
當將音叉液位開關安裝在戶外或有潮氣的環境中，如遇到下雨或在冷凝現象時，雨水和冷凝水便會隨之往下流，為防止水或潮氣進入儀表，在接入電纜之前，應將電纜線彎曲并朝下引，如圖3所示。
圖3防潮安裝
二、音叉液位開關的接電接電是音叉液位開關使用過程中的重要一環，正確安全地接線，是音叉液位開關得以正常工作的前提。一般來講，音叉液位開關的接電應按照下面的要求進行作業。
1．電纜選擇
Ring-11音叉液位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。
如需使用其它規格的電纜，應使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
2．接線圖
接線時，應按照如圖5、6、7所示方式進行安全接線。

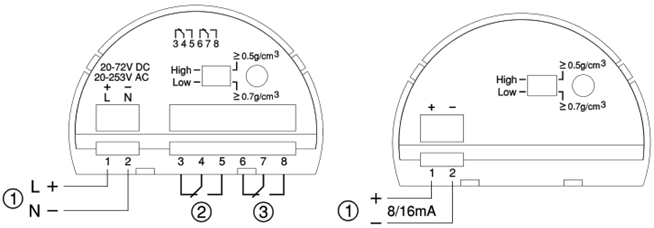

圖4繼電器輸出方式圖5二線制輸出方式
①：電源輸入端①：電源輸入端8/16mA信號輸出端
②③：繼電器信號輸出端，DPDT
圖6Namur輸出方式
①：電源輸入端≥2.1mA/≤1.0mA信號輸出端
3．接線步驟一般來講，在對音叉液位開關進行接線時，應按照如下步驟進行操作：
(1)打開外殼蓋；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀打開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
4．安全提示
這里需要說明的是，從安全角度考慮，只有在斷電的情況下才能進行接線；如果是防爆型音叉液位開關，在接線時必須遵循相關防爆的接線要求。對于隔爆型音叉液位開關，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
計為Ring-11常溫音叉液位開關是一種高可靠性專用于液位測量的控制開關。其音叉長度僅有40mm，特別適合狹小空間的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，叉體經過精密調諧，產品可測介質密度低至0.5g/cm3，特別適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。嚴格按照上述要求進行安裝和接電，音叉液位開關就能更好地用于液位的測量和監控。
