音叉液位開關有哪些種類和優點
2020-04-21
音叉液位開關是關采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。作為一種振動式物位開關，音叉液位開關有哪些種類和特點呢？

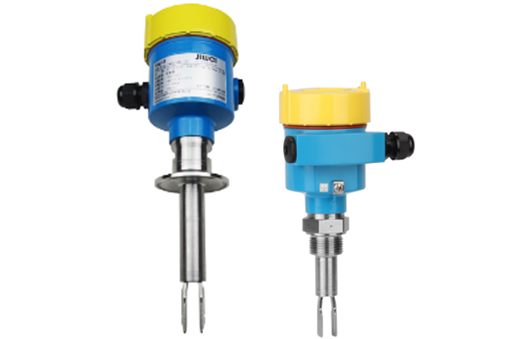

1．Ring-11常溫音叉液位開關
其和其他音叉液位開關一樣，叉體也為40mm，能夠測量密度低至0.5g/cm3的液體，過程溫度高達150℃，主要用于：
（1）測量LNG液化天然氣輸送管道（密度0.56g/cm3）的液位。
（2）測量化工香料生產中原料儲罐、槽罐、反應釜（強腐蝕性、高溫液體）的液位。
（3）測量石油、原油、汽油、潤滑油儲罐的液位。
（4）泵保護系統中管道液位測量和控制。
2．Ring-11高溫音叉液位開關
采用耐高溫設計，過程溫度可達250℃的Ring-11高溫音叉液位開關，是一種高可靠性專用于溫度較高介質液位測量的控制開關，主要用于過程溫度超過150℃液位的測量和控制。
3．Ring-11高壓防護音叉液位開關
該儀表增加配置了氣密絕緣套管，使高壓強腐蝕性液體意外泄漏的情況得以杜絕。
4．Ring-11涂層防腐音叉液位開關
該音叉液位開關接液部分的涂層有ECTFE、PFA、搪瓷等可選，主要用于測量強酸堿腐蝕性液體的液位。
5．Ring-11食品級音叉液位開關
食品級音叉液位開關采用卡箍式過程連接，其表面光潔度Ra<0.5μm，主要用于食品工業中的液位測量。
音叉液位開關的叉體短小，音叉長僅40mm，這使得其能夠用于容器、儲罐、槽罐以及管道等狹小空間的液位測量。
基于檢測叉體浸泡于介質時振動頻率變化的設計原理，叉體經過精密調諧，產品可測介質密度低至0.5g/cm3。同時具有較強的抗干擾能力，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
防護等級高達IP66/IP67，通過本安、隔爆防爆認證，不僅適用于鹽酸、硫酸、硝酸、堿液、糖漿、藥液、工業廢水等液位的測量，而且特別適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。
一、音叉液位開關的種類
音叉液位開關根據不同的標準，可以分為不同的種類。目前尤以常溫音叉液位開關、高溫音叉液位開關、食品級音叉液位開關、高壓防護音叉液位開關和涂層防腐音叉液位開關等音叉液位開關最為常見。各音叉液位開關除具有共同的參數外，還具有自身特有的功能。具體如下：1．Ring-11常溫音叉液位開關
其和其他音叉液位開關一樣，叉體也為40mm，能夠測量密度低至0.5g/cm3的液體，過程溫度高達150℃，主要用于：
（1）測量LNG液化天然氣輸送管道（密度0.56g/cm3）的液位。
（2）測量化工香料生產中原料儲罐、槽罐、反應釜（強腐蝕性、高溫液體）的液位。
（3）測量石油、原油、汽油、潤滑油儲罐的液位。
（4）泵保護系統中管道液位測量和控制。
2．Ring-11高溫音叉液位開關
采用耐高溫設計，過程溫度可達250℃的Ring-11高溫音叉液位開關，是一種高可靠性專用于溫度較高介質液位測量的控制開關，主要用于過程溫度超過150℃液位的測量和控制。
3．Ring-11高壓防護音叉液位開關
該儀表增加配置了氣密絕緣套管，使高壓強腐蝕性液體意外泄漏的情況得以杜絕。
4．Ring-11涂層防腐音叉液位開關
該音叉液位開關接液部分的涂層有ECTFE、PFA、搪瓷等可選，主要用于測量強酸堿腐蝕性液體的液位。
5．Ring-11食品級音叉液位開關
食品級音叉液位開關采用卡箍式過程連接，其表面光潔度Ra<0.5μm，主要用于食品工業中的液位測量。
6．Ring-21緊湊型音叉液位開關
計為現有Ring-21緊湊型音叉液位開關和Ring-21高溫緊湊型音叉液位開關兩種，是專用于液位測量的經濟型限位控制開關。產品整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅38mm，非常適合小型容器和罐體周圍空間狹小場合的液位測量。同樣基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.7g/cm3。
二、音叉液位開關的優點
計為Ring-11音叉液位開關是被授予國家發明專利的產品，專利號為ZL201510735568.2。擁有繼電器、二線制和Namur三種信號輸出方式。與傳統固液兼測的料位開關不同，其基于檢測頻率變化的設計，是一種專用于液位測量的控制開關，可靠性更高。音叉液位開關的叉體短小，音叉長僅40mm，這使得其能夠用于容器、儲罐、槽罐以及管道等狹小空間的液位測量。
基于檢測叉體浸泡于介質時振動頻率變化的設計原理，叉體經過精密調諧，產品可測介質密度低至0.5g/cm3。同時具有較強的抗干擾能力，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
防護等級高達IP66/IP67，通過本安、隔爆防爆認證，不僅適用于鹽酸、硫酸、硝酸、堿液、糖漿、藥液、工業廢水等液位的測量，而且特別適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。
