超聲波液位計的安裝原則和注意事項

2020-01-07

超聲波液位計可測量的介質包括鹽酸、硫酸、氫氧化物、廢水、樹脂、石蠟、泥漿、堿液和漂白劑等工業用劑，廣泛應用于水處理、化工、電力、冶金、石油、半導體等行業。可以說，對于腐蝕性、有結層或者是含酸堿廢水來說，超聲波液位計都是一種非常理想的測量工具。那么，為使超聲波液位計更好地發揮作用，超聲波液位計在安裝過程中有哪些安裝原則和注意事項呢？

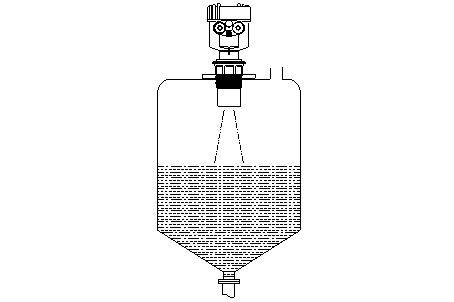

　　一、超聲波液位計安裝原則
　　1．探頭發射面到最低液位的距離，應小于選購超聲波液位計的量程。
　　2．探頭發射面到最高液位的距離，應大于選購超聲波液位計的量程。
　　3．探頭的發射面應該與液體表面保持平行。
　　4．探頭的安裝位置應盡量避開正下方進料口（或出料口）等液面劇烈波動的位置。
　　5．若池壁或罐壁不光滑，超聲波液位計安裝位置需離開池壁或罐壁0.3m以上。
　　6．若探頭發射面到最高液位的距離小于選購超聲波液位計的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑，或者將管子通至罐底，管徑大于80mm，罐底留孔保持延伸管內液面與罐內等高。
　　二、超聲波液位計安裝注意事項
　　1．在安裝之前，請再次確認超聲波液位計型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保超聲波液位計在安裝后能夠正常使用。
　　另外，從安全角度考慮，應注意：
　　(1)只有在斷電的情況下才能進行接線；
　　(2)對于防爆型超聲波液位計接線時必須遵循防爆的相關接線要求。
　　2．超聲波液位計在室外安裝建議加裝遮陽板以延長超聲波液位計使用壽命。安裝離容器側壁不得小于1米。
　　3．電線、電纜保護管，應注意密封，以防止積水。
　　4．超聲波液位計雖然自身帶有防雷器件，但超聲波液位計在多雷地區使用時，建議在超聲波液位計的進出線端另外安裝專用的防雷裝置。
　　5．超聲波液位計在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出超聲波液位計的工作要求時，建議在液位計周圍加設防高、低溫裝置。
　　6．在用于溝槽容器的測量時，安裝時應注意支架的承重能力，探頭發射角遠點不要超越A點邊界。安裝高度要確保在量程范圍內。
