利用尺寸圖做好低頻脈沖雷達物位計的選型
2019-10-10
按使用微波的波形進行劃分，雷達物位計可分為脈沖雷達物位計和調頻連續波雷達物位計。與高頻脈沖雷達物位計相比，低頻脈沖雷達物位計波長更短，對于泡沫介質穿透力更強，對攪拌干擾并不敏感，故在測量液氣態介質時，使用低頻脈沖雷達物位計測量效果更佳。盡管如此，復雜多樣的應用現場，不同的應用工況可能需要不同尺寸規格的低頻脈沖雷達物位計與之相適應，才能更好地進行測量。所以，利用好尺寸圖，對于做好低頻脈沖雷達物位計的選型非常關鍵。為此，本文結合低頻脈沖雷達物位計的尺寸圖，就儀表選型說明如下。
對于某些品牌的雷達物位計來說，不同材質的天線對儀表表頭尺寸也有不同的影響。這一點在采購選型時需要多家留意。
二、表頭尺寸
在某些測量場合中，如被測罐體頂部有障礙物或干擾物等使儀表的安裝受限，為不影響安裝和使用，在選型時需要考慮表頭的尺寸。

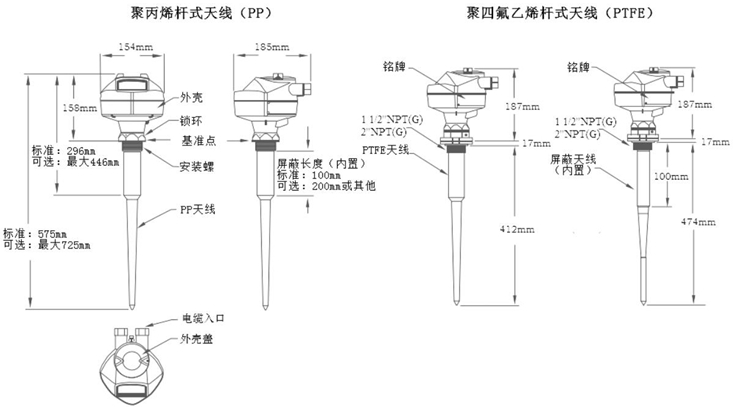

由于從過程連接處開始至表頭頂部這一范圍通常暴露于罐體頂部，如果罐體頂部存在障礙物等情況，則應特別注意這一段產品的尺寸（如上圖，PP材質為158mm，PTFE材質為187mm）。
除此之外，由于表頭的正面寬度與側面寬度不同，表頭的寬度也需加以確認。如上圖中PP材質天線的雷達物位計表頭正面寬度為154mm，側面寬度為185mm。
三、延長桿尺寸
由于雷達物位計的天線需要伸入罐體中，如果罐體較大，就需要根據罐體的高度，在屏蔽天線（或者屏蔽段）部位將延長桿適當加長。一般而言，視罐體高度的不同，延長桿的加長尺寸為100mm、200mm，以此類推。
上述幾點細節在用戶選型過程中都需納入考慮范圍，以免選購的儀表不適用于現場工況。
使用先進的脈沖微波測量技術的計為Rada-11低頻脈沖雷達物位計，其頻率為6GHz，支持HART通訊協議，并有西門子專利的“現場智能”軟件進行信號處理；且采用一體化全密封的天線設計，適用于蒸汽、結露、結晶、帶攪拌器的場合；還可配置本安型紅外線手操器編程，實現無線遠程設置，是大型容器理想的物位測量儀表。
以上就是有關“利用尺寸圖做好低頻脈沖雷達物位計的選型”相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、天線材質的不同，對于儀表整體尺寸有較大影響
針對不同的現場工況，計為Rada-11低頻脈沖雷達物位計有PP材質天線以及PTFE材質天線供選擇。一般來講，采用PP材質的為塑料天線，多在普通工況下使用；采用PTFE材質的為防腐天線，主要在腐蝕性介質環境中使用。對于某些品牌的雷達物位計來說，不同材質的天線對儀表表頭尺寸也有不同的影響。這一點在采購選型時需要多家留意。
二、表頭尺寸
在某些測量場合中，如被測罐體頂部有障礙物或干擾物等使儀表的安裝受限，為不影響安裝和使用，在選型時需要考慮表頭的尺寸。
由于從過程連接處開始至表頭頂部這一范圍通常暴露于罐體頂部，如果罐體頂部存在障礙物等情況，則應特別注意這一段產品的尺寸（如上圖，PP材質為158mm，PTFE材質為187mm）。
除此之外，由于表頭的正面寬度與側面寬度不同，表頭的寬度也需加以確認。如上圖中PP材質天線的雷達物位計表頭正面寬度為154mm，側面寬度為185mm。
三、延長桿尺寸
由于雷達物位計的天線需要伸入罐體中，如果罐體較大，就需要根據罐體的高度，在屏蔽天線（或者屏蔽段）部位將延長桿適當加長。一般而言，視罐體高度的不同，延長桿的加長尺寸為100mm、200mm，以此類推。
上述幾點細節在用戶選型過程中都需納入考慮范圍，以免選購的儀表不適用于現場工況。
使用先進的脈沖微波測量技術的計為Rada-11低頻脈沖雷達物位計，其頻率為6GHz，支持HART通訊協議，并有西門子專利的“現場智能”軟件進行信號處理；且采用一體化全密封的天線設計，適用于蒸汽、結露、結晶、帶攪拌器的場合；還可配置本安型紅外線手操器編程，實現無線遠程設置，是大型容器理想的物位測量儀表。
以上就是有關“利用尺寸圖做好低頻脈沖雷達物位計的選型”相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年10月10日發布）
