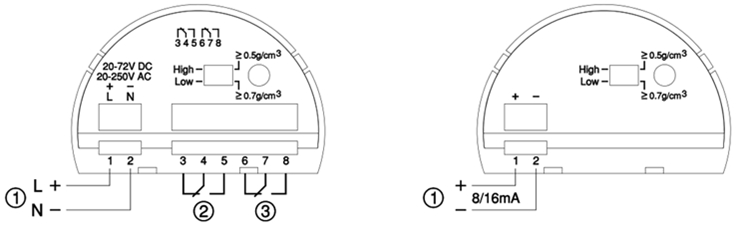

圖1繼電器輸出方式　　　　　　　　　　　　　　　　　圖2二線制輸出方式

　　　　　　　①：電源輸入端　　　　　　　　　　　　　　　　①：電源輸入端8/16mA信號輸出端

　　　　　　　②③：繼電器信號輸出端，DPDT

圖一：航空插頭接線圖

　　與Ring-11音叉液位開關相比，Ring-21緊湊型音叉液位開關的交直流不通用，這是二者在電源設計上最大的區別。所以在選用直流供電型號時，不可采用220V交流電供電，以免燒壞電路板。如果選用交流供電型號，雖然供直流電不致使儀表損壞，但會導致儀表無法正常工作，所以這一點在接電源線時需要特別注意。

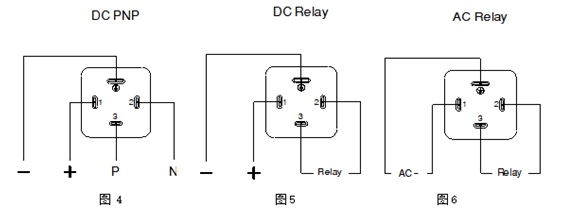

　　Ring-21緊湊型音叉液位開關配備了兩種接口，一種是航空插頭，另外一種是赫斯曼接頭，其中赫斯曼接頭較為通用，線纜的長度可以根據現場實際需要而定。對于不同的輸出方式如繼電器輸出、PNP輸出，接線時需嚴格按照上圖對應的輸出方式和接口進行接線。
　　一般來講，只要按照上述接線方法正確接線，就能夠保證音叉液位開關穩定可靠的工作。總體來說，音叉液位開關不但安裝簡單、易用，而且在使用過程中免予維護，是一款非常省心耐用的物位測量儀表。
